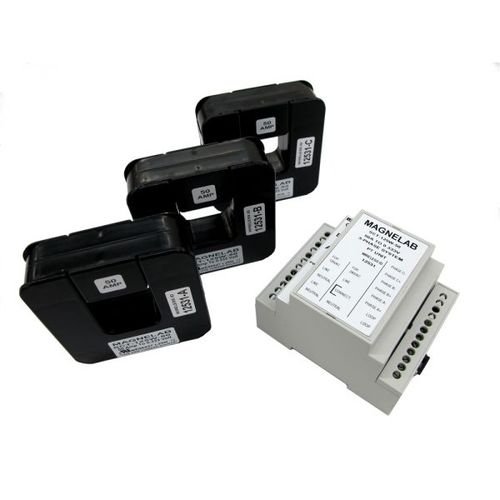

Sensor de corriente con transformador SCT-125W series

en riel DINACtrifásico

0.Salida de 333 Vac Abertura SCT de 1,25 pulgadas La serie de sensores de corriente inalámbricos trifásicos SCT-125W de Magnelab es un pequeño sistema de sensores de corriente AC inalámbricos de núcleo dividido ideal para simplificar la instalación en el cableado eléctrico existente, ya que se ajusta alrededor del conductor sin necesidad de cables o conexiones adicionales. Transforma hasta 800 amperios de corriente alterna de entrada en una tensión de salida de 0,333 voltios o 1,0V RMS. Cada TC contiene un enlace de radiofrecuencia alimentado por la corriente medida, que se conectará con el controlador (unidad PT) para cualquier corriente superior a 5 A. El contenido incluye 3 sensores de corriente de núcleo dividido inalámbricos de CA y un controlador (unidad PT). El controlador proporciona tres salidas que corresponden a los tres TC remotos tanto en amplitud como en fase. Usos típicos Este tipo de dispositivo se suele utilizar en la grabación, el registro de datos, la gestión de la energía, la supervisión de la potencia y la asignación de costes. Todos los dispositivos SCT vienen con un mecanismo de autobloqueo. Además, es posible montar el controlador en carril DIN. Opciones y especificaciones generales Si necesita un transformador que maneje más amperios, también disponemos del transformador de corriente inalámbrico SCT-200W, que puede manejar hasta 1500 amperios. La relación del transformador de corriente del SCT-125W toma una corriente de entrada de hasta 800 amperios y proporciona una salida de 0,333 voltios. La precisión de la linealidad es del 1% en ambos sentidos, desde el 10% hasta el 130% de la corriente nominal. El ángulo de fase a la corriente nominal es inferior a 1 grado. La frecuencia de funcionamiento y medición del SCT-125W es de 60 Hz (50 Hz a petición de Europa y otras regiones) con un alcance de 10 metros. Aunque cada TC inalámbrico no necesita alimentación externa, el controlador requiere 120 o 240 voltios de CA.
