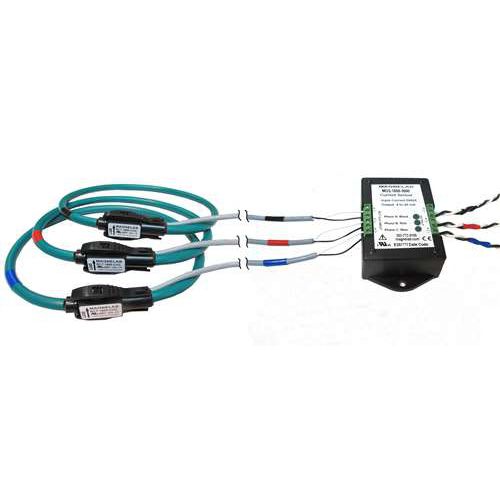

Transductor de corriente con bobina de Rogowski MGS-1800

de pinzaACtrifásico

MGS-1800 Transductor de corriente CA trifásico 4-20 mA True-RMS El integrador de la serie trifásica de transductores de corriente de CA y el transductor de 4 a 20 mA (acondicionador de señales) del Magnelab MGS-1800 convierte el voltaje de entrada de la RopeCT (bobina de Rogowski) a una salida de 4 a 20 mA de CC. El transductor requiere una fuente de alimentación de bucle de CC que funciona de 8 a 35 Vcc. El transductor está disponible con terminales de tornillo para facilitar su instalación. MGS-1800 | Características ● Entrada de 250 a 5,000 Amperios ● Medición RMS real. Ideal para formas de ondas distorsionadas ● Autoalimentación de 4 - 20 mA Lazo ● Los LEDs en cada fase indican la potencia adecuada conectada ● Tres bobinas de 0,46 m [18 pulgadas] ● Cables de cable aislados de 8 pies y cables de salida de par trenzado de 8 pies (600V) ● También están disponibles longitudes de cable personalizadas de 12″, 24″ o 36″ MGS-1800 | Descripción El MGS-1800 de Magnelab es una bobina Rogowski trifásica (CT de cuerda) con una salida de 4-20 mA DC. Esencialmente, es un integrador, transductor de corriente CA o acondicionador de señal que está diseñado para convertir el voltaje de entrada de la bobina de Rogowski a una salida de CC de 4 a 20 miliamperios. Para funcionar correctamente, el transductor tiene que utilizar una fuente de alimentación de bucle de CC, que puede funcionar de 8 a 35 voltios de CC. El dispositivo CT flexible viene con terminales de tornillo integrados. Esto permite que se instale de forma fácil y segura. El MGS-1800 es muy diferente del sensor de corriente de CA MGC-1000 con salida de 5 amperios, que es un sensor de corriente de CA monofásico que convierte la corriente de CA que va de 30 a 300 amperios a una salida de corriente de CA. Entre las características del MGS-1800 se incluye el hecho de que es ideal para formas de onda distorsionadas, ya que ofrece una verdadera medición RMS. Además, el dispositivo es autoalimentado desde el lazo de 4 a 20 mA.
