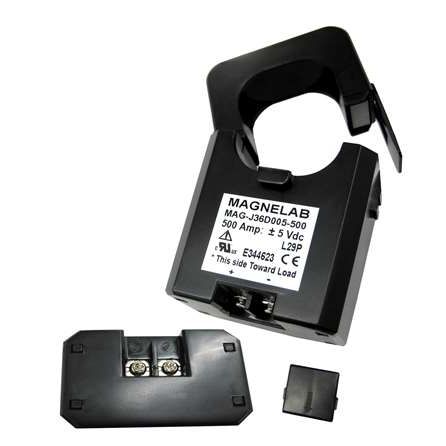

Sensor de corriente con transformador DCT-0036-500

ACcon apertura

DCT-0036 Sensor de corriente de núcleo partido Entrada 500A, 0-5 Vcc Salida 36 mm Abertura con salida de 5Vdc Características: ● Transformador de corriente Entrada a 500 Amperios ● Salida 0-5Vdc ● Precisión al 5% a 120% de la corriente nominal a una frecuencia de 50 Hz a 60 Hz ● Registrado por UL, cumple con la normativa CE y RoHS ● 2 X Terminales de tornillo M3 Descripción: El DCT-0036 de Magnelab fue vendido anteriormente bajo el nombre de MAG-J36D005-500. Este transformador de corriente es un sensor de corriente de núcleo dividido con una abertura de 36 mm. Es capaz de transformar una entrada de corriente alterna de hasta 500 amperios en una salida de 0 a 5 Vcc. El diseño del transformador de corriente hace que sea perfecto para su instalación en cables eléctricos ya instalados. El dispositivo puede simplemente encajar alrededor de los conductos ya existentes y preinstalados. Dado que el DTC-0036 viene con un mecanismo de auto-bloqueo, esto se puede hacer rápida y fácilmente. El DCT-0036 se utiliza en una variedad de aplicaciones. Se puede utilizar incluso en pequeños motores industriales. Sin embargo, se ve más comúnmente en la refrigeración, las bombas y los sistemas de HVAC, la iluminación y los ventiladores. El dispositivo tiene una serie de características importantes. Viene con una entrada nominal de 500A. La salida nominal es de 5V dc. Al igual que otros transformadores similares, como el sensor de corriente DCT-0024, también tiene un límite de salida incorporado para seguridad. Con este transformador, es de 7.5 Vcc. La precisión es impresionante a escala completa, con un rango de 2% ya sea hacia arriba o hacia abajo. Sus frecuencias de funcionamiento son de 50 a 60 Hz. La impedancia de salida en el DCT-0036 es de 5.8 kohms, con una ondulación de salida del 5%, de nuevo hacia arriba o hacia abajo. La temperatura de funcionamiento oscila entre -20 grados centígrados y una humedad relativa del 85% o menos. Está totalmente certificado por la CE y cumple con la ISO 9001.
