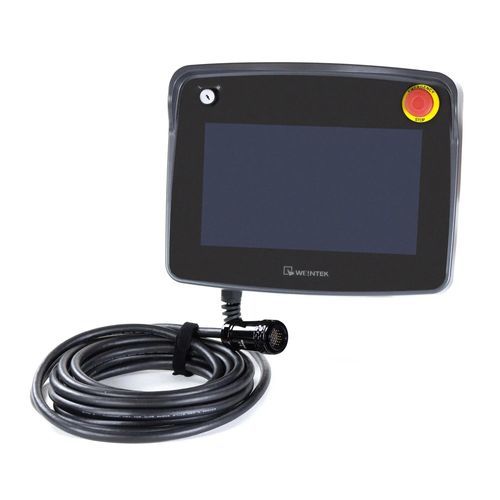

HMI con pantalla táctil cMT3106XM

táctilcon pantalla táctil resistivade pared

Visión general
El cMT3106XM es un HMI portátil de 10.1″ diseñado para un funcionamiento flexible en equipos o entre puestos de trabajo cercanos. Incluye asa integrada, pantalla táctil 10.1″ WVA, conectividad por cable mediante una caja de conexión y controles de seguridad integrados: interruptor de llave, paro de emergencia y conmutador de 3 posiciones. Longitudes de cable: 6 m (20 ft) o 10 m (33 ft). Se requiere una caja de conexión por puesto (estándar o compacta).

Opciones de caja de conexión

• Caja de conexión estándar (montaje externo) — se monta fuera de los armarios de control o en paredes para facilitar el acceso y mantenimiento.
• Caja de conexión compacta (montaje interno) — se instala dentro del armario de control para una configuración ordenada.
• Ambas cajas admiten un conector opcional de derivación de E‑Stop para mantener el circuito de seguridad cerrado cuando el HMI portátil está desconectado.

Seguridad y control de acceso

• Interruptor de llave — limita la operación al personal autorizado.
• Paro de emergencia (E‑Stop) — detiene inmediatamente la operación de la máquina para cumplir requisitos de seguridad.
• Conmutador de 3 posiciones — evita activaciones accidentales y admite modos de operación controlados.

Puntos clave y usos típicos

• Diseñado para uso en maquinaria o entre puestos adyacentes; se requiere una caja de conexión por puesto.
• Asa trasera ergonómica y kit de montaje en pared incluidos.
• Se conecta a PLCs/controladores mediante la caja de conexión; admite integración con protocolos industriales comunes cuando se utiliza con el software Maple Systems.
• Incluye ranura SD/SDHC, puerto USB 2.0 host y comunicaciones externas a través de la caja de conexión.

Especificaciones técnicas

• Modelo: cMT3106XM
• Pantalla: 10.1″ WVA LCD, 1024 x 600, 350 cd/m², 1000:1 contraste, 16,7 M colores
• Táctil: resistivo de 4 hilos (Longitud X ±2%, Anchura Y ±2%)
• CPU / Memoria: RISC quad‑core, 1 GB RAM, 4 GB flash
• Vida del retroiluminado: 50.000+ horas
• Tarjeta SD: SD/SDHC (hasta 32 GB)
• USB: USB 2.0 host x1
• Ethernet / Serie: cableado vía caja de conexión (la caja proporciona bornes LAN/serie)
• Opciones de cable: 6 m (20 ft) o 10 m (33 ft)
• Interruptor de llave: NO x1, NC x1, 24 VDC, 500 mA, vida mecánica ~250.000 ops
• Paro de emergencia: 30 VDC, 500 mA; normas IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5, UL60947‑5‑5; vida mecánica ~250.000 ops
• Conmutador 3 posiciones: NO x2, 30 VDC, 500 mA; normas IEC/EN 60947‑5‑8, IEC/EN 60947‑5‑1, UL508; vida mecánica ejemplo 1→2→1 ~1.000.000 ops
• Alimentación: 24 ±20% VDC; potencia típica 11,52 W; corriente de entrada ~480 mA @24 VDC
• Aislamiento: aislamiento de alimentación integrado; resistencia de aislamiento > 50 MΩ @ 500 VDC
• Carcasa / Mecánica: carcasa plástica, PCB con recubrimiento; dimensiones aprox. 302,7 x 240,0 x 116,8 mm; peso aprox. 1,6 kg; kit de montaje en pared incluido
• Ambiental: funcionamiento 0 ~ 50° C; almacenamiento -20 ~ 60° C; humedad 10% ~ 90% sin condensación; resistencia a caídas ~1,2 m; vibración 10–25 Hz X/Y/Z, 2G, 30 min
• Certificaciones / Clasificaciones: cULus, CE / UKCA, conforme RoHS, IP65 / NEMA4
