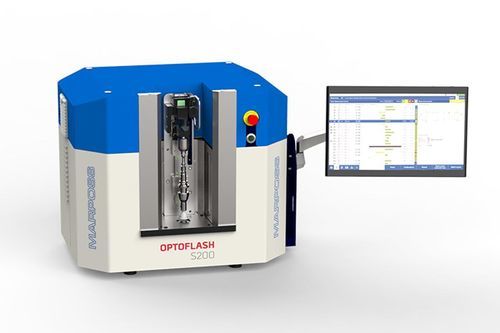

Calibradora óptica OPTOFLASH™

Descripción general
OPTOFLASH™ es una solución de calibración óptica basada en múltiples sensores ópticos 2D fijos. Reconstruye la forma 3D de las piezas para permitir controles de calidad rápidos y repetibles en ejes pequeños, fijaciones, piezas torneadas y componentes críticos en sectores médico y aeroespacial.

Principales características

• Medición a partir de múltiples sensores 2D fijos combinados en una única imagen sin discontinuidades en los bordes de unión.
• Reconstrucción 3D de la geometría de la pieza derivada de las imágenes de los sensores 2D.
• Sin movimientos en el eje Z (sensores fijos), lo que permite ciclos de medición muy rápidos y alta estabilidad durante tiradas largas de producción.
• Rango axial de medición hasta 300 mm — primer dispositivo óptico del mundo con este rango usando múltiples sensores 2D fijos.
• Nueva interfaz gráfica rediseñada que simplifica la programación, configuración y visualización de resultados.

Ventajas

• RÁPIDO – ejecuta ciclos muy cortos (ejemplo: 100 mediciones estáticas en aproximadamente 2 segundos).
• MEJOR VISUALIZACIÓN – la reconstrucción 3D ofrece vistas más claras de las características medidas.
• FÁCIL PROGRAMACIÓN – la interfaz de software "Optic" permite una configuración rápida mediante el escaneado de la pieza.
• OPERACIÓN SENCILLA – pulse "Start" para ejecutar las mediciones en segundos.
• MANTENIMIENTO REDUCIDO – la posición fija de los sensores ópticos minimiza el desgaste mecánico y mantiene el rendimiento metrológico durante millones de ciclos.

Aplicaciones

• Inspección de fijaciones
• Piezas torneadas de precisión
• Implantes dentales y aplicaciones dentales
• Ejes de pequeño tamaño y piezas para máquinas herramienta
• Inspección de piezas médicas y aeroespaciales

Notas
Las características técnicas detalladas y los datos completos están disponibles en el/los folleto(s) del producto en la sección de descargas.

Características / especificaciones técnicas

• Model name: OPTOFLASH™
• Technology: multiple fixed 2D optical sensors with image stitching and 3D reconstruction
• Axial measurement range: up to 300 mm
• Performance example: capable of performing 100 static measurements in about 2 seconds
• Motion: absence of Z-axis movements (fixed sensors) for high speed and reliability
• Software: new GUI ("Optic" interface) for easy programming, measurement setup and result visualization
• Primary application fields: fasteners, turned parts, dental implants, small shafts, machine-tool components, medical and aerospace parts
• Maintenance: minimal maintenance requirements due to absence of moving optical axes
