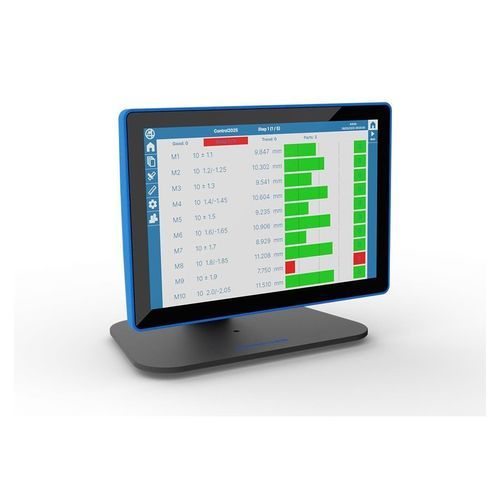

Instrumento de medida digital MERLIN CORE

capacitivoEtherCATindustrial

Resumen del producto
MERLIN CORE es un ordenador de medición todo‑en‑uno para aplicaciones industriales. Disponible en versiones hardware analógica y digital, admite redes de sensores escalables y ofrece capacidad de cálculo para estaciones de medida sencillas y para aplicaciones avanzadas. La interfaz hombre‑máquina de Marposs facilita las operaciones y reduce el tiempo de formación.

Versiones de software

• Estándar: incluye funciones esenciales para flujos de trabajo de medición eficientes y fáciles de usar.
• Avanzada: conjunto completo de funciones para aplicaciones de medición y automatización más complejas.

Interfaz y usabilidad
La HMI de Marposs presenta pantallas intuitivas y flujos de trabajo estandarizados para acelerar la puesta en marcha y el uso diario, minimizando el tiempo de aprendizaje del personal.

Ventajas

• La versión analógica conecta sensores y actuadores sin necesidad de caja de interfaz adicional.
• Protección mejorada frente a malware y accesos no autorizados.
• La versión digital está preparada para la integración en la red Marposs SMARTNet.
• Tarjeta micro‑SD extraíble con cifrado seguro para proteger los datos y facilitar su reemplazo.
• Ambas versiones son compatibles con los protocolos Ethernet/IP, Profinet y EtherCAT.

Versiones de hardware

• Analógica: indicada para aplicaciones de sobremesa; panel trasero con seis conectores Lumberg para dispositivos Marposs y hasta 8 E/S configurables mediante bornera Phoenix.
• Digital: preparada para SMARTNet; incluye un módulo Bridge SMARTNet integrado que conecta componentes SMARTNet y proporciona acceso a recursos de red.

Especificaciones técnicas
Carcasa: aluminio
Protección frontal: IP54
Pantalla táctil: capacitiva
LCD: 10,1 pulgadas, 16:10
CPU: ARM 1600 MHz
LAN Ethernet: 2 x 1 Gbps
Interfaces Fieldbus: 2 x tipo Ethernet
Puertos USB: 4 x USB 2.0 Tipo A
Puertos serie: 1 x RS232 + 1 x RS422/RS485
Almacenamiento: micro‑SD 4 GB
Soporte: inclinación
Alimentación: 24 VDC -15%/+20%
Humedad relativa: 5–80% (sin condensación)
Temperatura de funcionamiento: 5–45 °C
Dimensiones LxAxP: 258 x 172 x 45 mm (10,15 x 6,77 x 1,77 pulgadas)

Características clave / especificaciones

• Ordenador de medición todo‑en‑uno en carcasa de aluminio.
• Protección frontal IP54 y pantalla táctil capacitiva de 10,1 pulgadas.
• Procesador ARM 1600 MHz y almacenamiento micro‑SD 4 GB extraíble y cifrado.
• Conectividad: 2x1 Gbps LAN, interfaces Fieldbus Ethernet, 4x USB 2.0, puertos serie.
• Soporta SMARTNet (versión digital) y los principales protocolos Fieldbus industriales.
• Dimensiones compactas y soporte inclinado para instalación sobre bancada.
