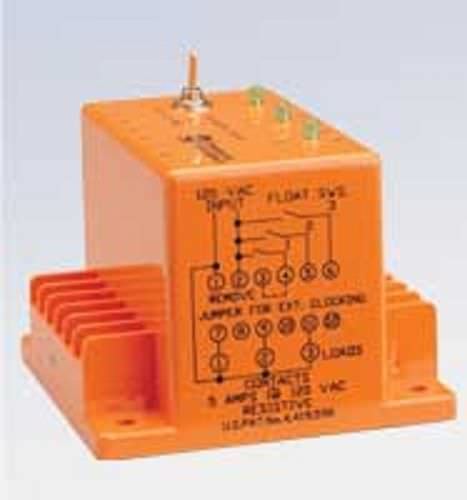

Relé electromecánico para montaje en superficie ARA-120-AME

de alternancia

Los relés alternos expandibles de la serie ARA de la División de Electrónica Diversificada del ATC de Marsh Bellofram están diseñados para su uso en instalaciones de carga múltiple que deben alternar en secuencia y tienen la capacidad de aceptar una instalación de carga adicional en el futuro. ARA-120-AME: el ARA-120-AME es un relé alternativo duplexor/triplexor. Con el conmutador selector en la posición A, este relé alterno duplicará las cargas de los terminales 7 y 9. Con el interruptor en la posición B, el relé alterno triplicará las tres cargas de los terminales 7, 9 y 11. Para las alternancias automáticas, un puente instalado en fábrica está en su lugar entre los terminales 3 y 4. La acción de alternar se realiza cuando se abre el interruptor de control entre los terminales 2 y 4. Para las alternancias de reloj externo, retire el puente instalado en fábrica entre las terminales 3 y 4 y coloque un interruptor aislado normalmente abierto entre las terminales 2 y 3. La acción alternante se producirá cada vez que este interruptor aislado se cierre y luego se vuelva a abrir. ARA-120-ANE: El ARA-120-ANE es un relé alterno triplexor/cuadraplexor. Con el conmutador selector en la posición A, el relé alterno se triplicará entre las cargas de los terminales 7, 8 y 9. Con el interruptor en la posición B, el relé alterno cuadruplicará las cargas de los terminales 7, 8, 9 y 10.
