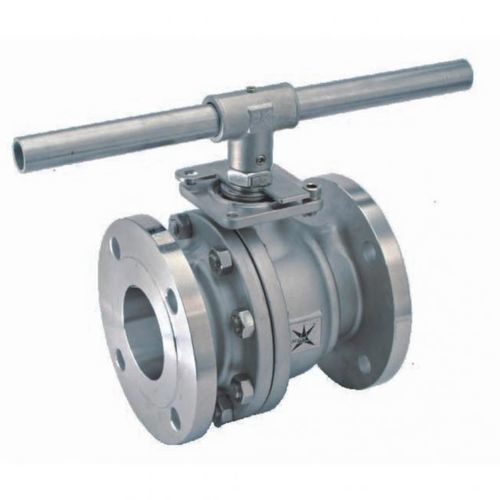

Válvula de bola V90

manualde regulación de caudalcon brida

Resumen
Válvula de bola de cuerpo partido con bridas y paso completo, diseñada para industrias de procesos. La válvula incorpora el sistema de empaquetadura de vástago SealMax® de triple sellado para operación con carga viva (live-loaded), bajo mantenimiento y vida útil de ciclo prolongada. Certificada como fire-safe según API 607 7th Edition. La base de montaje ISO 5211 mecanizada facilita la automatización. Piezas intercambiables con la línea Mars Series 90D para reducir inventario de repuestos. Disponible en tamaños de 1/2\" a 4\" y en bridas ANSI Class 150, PN16 y PN40.

Especificaciones

• Diseño: Cuerpo partido, con bridas
• Paso: Paso completo
• Rango de tamaños: 1/2\"–4\"
• Clase de brida: ANSI Class 150, PN16, PN40
• Materiales del cuerpo: CF8M, WCB
• Material de la bola: CF8M
• Asientos: RPTFE
• Tallo: SUS 316
• Sistema de empaquetadura de tallo: SealMax® Triple-Sealing (vástago piramidal, junta tórica, empaquetadura en V/Chevron)
• Montaje: ISO 5211 (base mecanizada)
• Dispositivo antiestático: Estándar
• Seguridad contra incendios: Certificado API 607 7th Edition
• Conformidad: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS

Características

• Certificación fire-safe según API 607 7th Edition
• Sistema SealMax® de triple sellado para mayor fiabilidad de estanqueidad
• Base de montaje ISO 5211 totalmente mecanizada para integración de actuadores
• Bola flotante con sellado asistido por presión
• Agujero de alivio en la ranura del vástago para equilibrar la presión de la cavidad
• Juntas de cuerpo totalmente encapsuladas
• Piezas intercambiables con Series 90D para simplificar la gestión de repuestos
• Diseño de vástago a prueba de expulsión (blow-out proof)
• Dispositivo antiestático entre vástago y bola, y vástago y cuerpo
• Variante V-Port disponible para regulación precisa del caudal

Aplicaciones

• Sistemas de automatización y control de procesos
• Petróleo y gas, petroquímica y procesos químicos
• Servicios críticos en emisiones fugitivas (compatible TA-Luft)
• Servicios desde alto vacío hasta alta presión
• Servicio en áreas peligrosas que requieren protección antiestática
• Control de caudal mediante configuración V-Port

Especificaciones técnicas

• Serie: Series 90
• Diseño: Cuerpo partido, con bridas
• Paso: Paso completo
• Tamaños disponibles: 1/2\" a 4\"
• Clases de brida: ANSI Class 150, PN16, PN40
• Materiales del cuerpo: CF8M, WCB
• Material de la bola: CF8M
• Material de los asientos: RPTFE
• Material del vástago: SUS 316
• Empaquetadura de vástago: SealMax® Triple-Sealing (vástago piramidal, junta tórica, empaquetadura en V/Chevron)
• Base de montaje: ISO 5211 (totalmente mecanizada)
• Dispositivo antiestático: Estándar
• Certificación de seguridad contra incendios: API 607 7th Edition
• Otras conformidades: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS
