Transportador de rodillos RBF 2000

de rodillos motorizadoscurvoinclinado

Descripción general
El transportador de rodillos RBF 2000 es un sistema de transporte modular para intralogística y logística de producción, configurable a partir de módulos estándar para adaptarse a trazados complejos y requisitos de aplicación. Adecuado para transportar contenedores, cajas y bandejas de hasta 55 kg por unidad. Módulos disponibles: tramos rectos (rodillos motorizados, motorreductores o gravedad), curvas, alineadores, módulos de entrada/salida, transferencia 90° y unidades multi-transfer. El bastidor utiliza perfiles de aluminio anodizado con canalización de cables integrada para una instalación compacta, duradera y ordenada, integrable en el sistema modular mk.

Principios funcionales clave

• Rodillos motorizados de 24 V operados por zonas que permiten acumulación sin presión (ZPA): el trazado se divide en zonas, cada una accionada por separado para que sólo haya un artículo por zona; las zonas se comunican y los artículos se detienen automáticamente cuando la zona siguiente está ocupada.
• Transmisión de potencia: los rodillos motorizados transmiten potencia a rodillos adicionales mediante correas poly-V o correas en V.
• Transportadores de rodillos con motorreductor: motorreductor que acciona los rodillos mediante poleas para transporte económico a larga distancia.
• Transportadores de rodillos por gravedad: transporte no motorizado para alimentación por gravedad o manual; rodillos con freno disponibles bajo petición.

Módulos y funciones

• Tramos rectos: motorizados (rodillos motorizados), con motorreductor o por gravedad; longitud de segmento hasta 6000 mm (longitud total ilimitada mediante unión).
• Módulos de curva (45°/90°): rodillos cónicos (conos plásticos sobre rodillos de acero) mantienen la orientación del producto en cambios de dirección; las curvas pueden accionarse con uno o más rodillos motorizados según longitud, carga y velocidad.
• Transportadores de alineación: rodillos motorizados inclinables para desplazar lateralmente los productos hacia las guías laterales y alinearlos antes de unidades de procesamiento o reducir el ancho útil.
• Módulos de entrada/salida 45°: rodillos escalonados permiten la fusión o bifurcación de flujos de transporte (fusionar dos transportadores o bifurcar con multi-transfer).

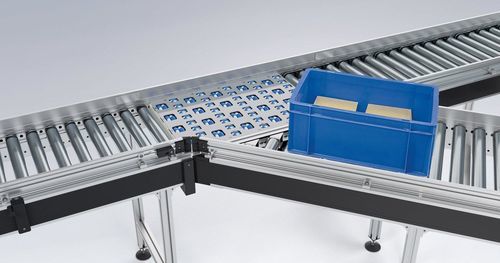

• Módulo multi-transfer: rodillos omnidireccionales dispuestos perpendicularmente para descargar productos a 45° manteniendo la orientación o a 90° con parada breve y cambio de orientación; configuraciones de alineación, rotación o giro en U bajo petición.
• Módulo de transferencia 90°: transfiere productos perpendicularmente al flujo cambiando la orientación; montado en un transportador de rodillos motorizados (ZPA) con paso de 75 mm; disposiciones en L, T, cruz y guías de correa adaptables al ancho del transportador y a las dimensiones de la base del producto.

Diseño y construcción

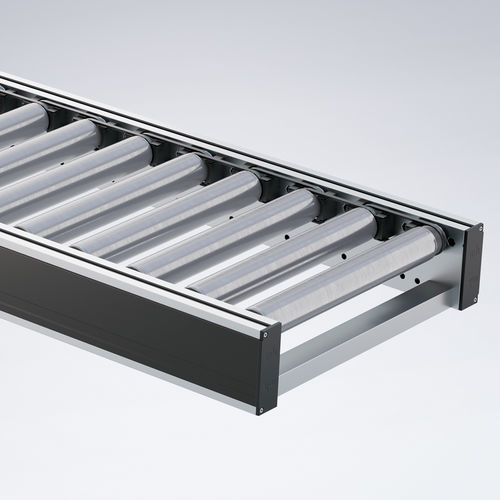

• Bastidor del transportador: dos perfiles de aluminio anodizado, perforados a lo largo; sección superior con orificios hexagonales para ejes de rodillo con muelle, sección inferior con orificios redondos para travesaños y accesorios.
• Canalización de cables oculta en el perfil del bastidor para una instalación eléctrica ordenada e integración sencilla de sensores y controles.

Accesorios

• Soportes para tramos rectos, curvos e inclinados.
• Guías laterales fijas o ajustables.
• Barreras fotoeléctricas (fijas o ajustables) para sensado y lógica de control.
• Puntos de entrada de cables y guías para cables de sensores y accesorios; rodillos con freno bajo petición.

Ventajas

• Módulos estandarizados que permiten implementar trazados complejos.
• Diseño duradero y de bajo mantenimiento para operación continua fiable.
• Opciones de accionamiento de alto rendimiento y eficiencia energética con posibilidad de control descentralizado.
• Canalización de cables oculta y detalles modulares que simplifican la instalación eléctrica y el mantenimiento.
• Ampliable y adaptable con flexibilidad ante cambios de requisitos.

Especificaciones técnicas

• Anchos (estándar): 320, 400, 420, 500, 620, 700 mm (otros anchos a solicitud).
• Longitud por segmento: hasta 6000 mm; longitud total ilimitada mediante unión de segmentos.
• Carga total: hasta 400 kg (carga máxima por unidad transportada: hasta 55 kg; otras capacidades a solicitud).
• Velocidad: hasta 100 m/min.
• Rodillos: diámetro Ø 50 mm (estándar para RBF 2000).
• Módulos disponibles: rectos (motorizados/gravity), curvas, alineadores, entrada/salida, transferencia 90°, multi-transfer.
• Opciones de accionamiento: rodillos motorizados 24 V operados por zonas (ZPA), motorreductores, transmisiones por correa (poly-V o correas en V).
• Diseño de curvas: rodillos cónicos (conos plásticos sobre rodillos de acero) para mantener la orientación del producto en cambios de dirección.
