Sistema de transporte de bidones

para botellaspara mercaderías

Descripción breve
El sistema transportador Versaflex, completamente modular y estandarizado, con cadena de plástico y banda articulada es ideal para trazados tridimensionales complejos. Permite disponer instalaciones económicas con curvas, cambios de nivel y recorridos largos ocupando poco espacio.

Visión general del sistema

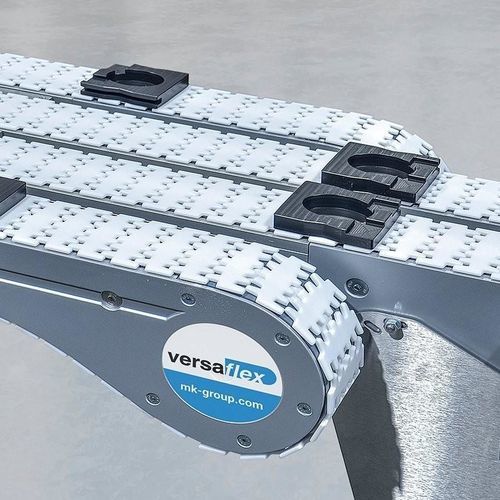

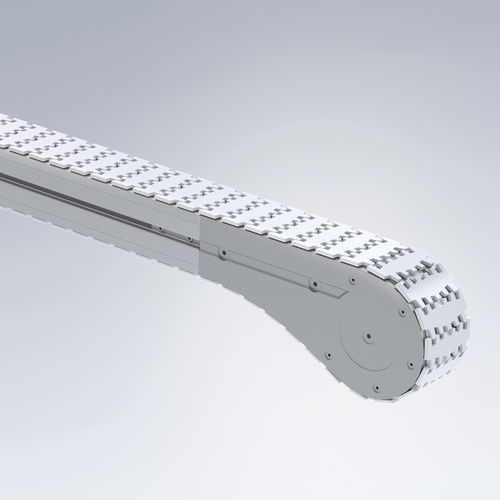

Versaflex es un sistema transportador monovía de banda articulada con cadena plástica de bajo desgaste que circula sobre guías de deslizamiento. Puede funcionar con un solo accionamiento y ofrece radios de curva a partir de aprox. 150 mm. Límites típicos: longitudes de sistema hasta 30 m y velocidades de transporte hasta 60 m/min. La transmisión por acoplamiento positivo evita deslizamientos; el sistema también es apto para áreas húmedas.

Módulos y funciones

• Accionamientos y unidades de motor
• Curvas (incluidos radios de 90° y curvas rodantes)
• Portadores en diversas variantes (también rodillos, portadores flexibles, portadores con imanes)
• Guías laterales, guías de deslizamiento y soportes
• Módulos funcionales: topes (acumulación), elementos amortiguadores, separadores, desvíos (distribución a varias pistas)
• Opciones: variantes ESD, recubrimientos/revestimientos (p. ej. revestimiento de acero, superficies flocadas) para tareas de transporte especiales

Ámbitos de aplicación
Versaflex es adecuado, entre otros, para el transporte de botellas, latas, pequeñas cajas y para portadores de piezas en líneas de montaje (p. ej. automoción) y para la interconexión de máquinas en producción. El sistema permite un manejo suave, reproducible y un posicionamiento preciso de los portadores.

Ventajas

• Realización económica de trazados complejos
• Adaptación rápida a condiciones de producción y ambientales cambiantes
• Uso intersectorial y compatibilidad con sistemas estándar del mercado
• Disponible llave en mano o como kit
• Diseño eficiente en energía y espacio
• Amplia gama de anchos de sistema y variantes de cadena

Datos técnicos (resumen)
Anchos (ejemplos): 45, 65, 85, 105, 182, 300 mm
Longitud (máx.): hasta 30.000 mm
Carga total (típ.): hasta 200 kg (según versión; cargas superiores bajo petición)
Velocidad de transporte (máx.): hasta 60 m/min (velocidades mayores bajo petición)
Modos de operación: funcionamiento continuo, por ciclos, acumulación

Datos técnicos (extracto tabular)
Sistema: A04 / A06 / A08 / A10 / A17 / A29
Ancho sistema [mm]: 45 / 65 / 85 / 105 / 182 / 300
Altura sistema incl. cadena [mm]: 72 / 73 / 85 / 86 / 95 / 95
Carga total hasta [kg]: 150 / 150 / 200 / 200 / 200 / 200
Longitud de transportador hasta [m]: 30 / 30 / 30 / 30 / 30 / 30
Velocidad de transporte hasta [m/min]: 60 / 60 / 60 / 60 / 60 / 60
Ancho de cadena [mm]: 44 / 63 / 83 / 103 / 175 / 295
Paso de cadena [mm]: 25,4 / 25,4 / 33,5 / 35,5 / 33,5 / 33,5
Fuerza de tracción de cadena [N]: 500 / 500 / 1250 / 1250 / 1250 / 1250
Ancho de producto [mm] (típ.): 10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
Peso de producto horizontal hasta [kg]: 2 / 10 / 15 / 20 / 15 / 15
Peso de producto en ascenso hasta [kg]: 1 / 2 / 10 / 15 / 10 / 10

Nota
Existen más variantes de cadena (p. ej. A045) y numerosas opciones de portadores/rodillos; son posibles adaptaciones y ejecuciones específicas para clientes.
