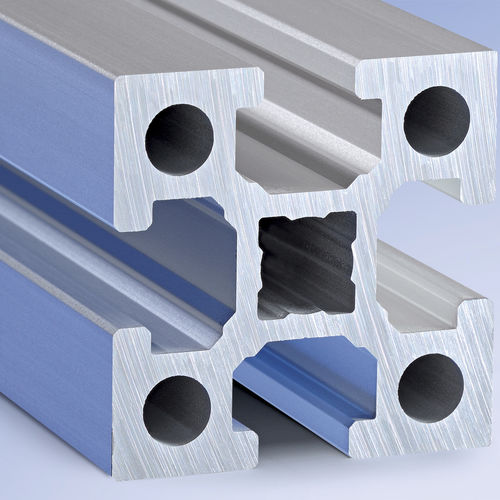

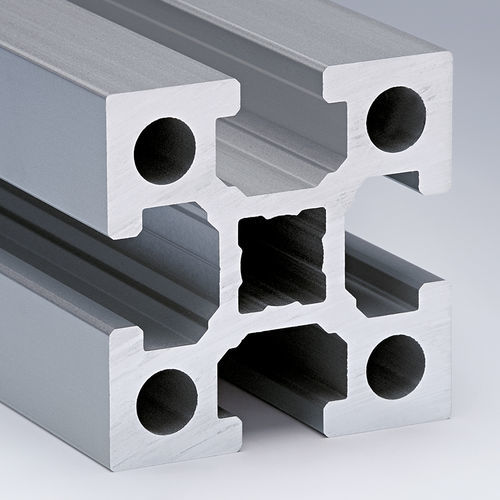

Perfil de aluminio anodizado Serie 60

de aluminioranuradorectangular

Los perfiles de construcción de la serie 60 se basan en las dimensiones de malla de 60 x 60 mm y su múltiplo. Los campos de aplicación clásicos son bastidores de máquinas con cargas muy elevadas y grandes pórticos que normalmente están reservados para la construcción de acero. La aleación de aluminio de alta calidad principalmente utilizada, AlMgSi 0,7 F27, garantiza una alta estabilidad y resistencia de los perfiles. Junto con una geometría innovadora es posible usarlos para aplicaciones con máxima carga que por lo general se dan sólo en la construcción de acero. La elección correcta del perfil depende del tipo de aplicación y de sus requerimientos de capacidad de carga y diseño. El ancho de ranura de 14 mm y la profundidad de ranura de 19 mm están diseñados para el uso de tornillos DIN M12, opcionalmente también M6, M8 y M10. El canal taladrado centrado en el lado frontal con ø = 14,5 mm ha sido desarrollado para el corte directo de rosca M16 así como para una rosca interior autocortante M12. Los canales taladrados exteriores con ø = 10,5 mm han sido desarrollados para el corte directo de la rosca M12 así como para una rosca interior M8 o un inserto roscado autorroscante Helicoil M10.
