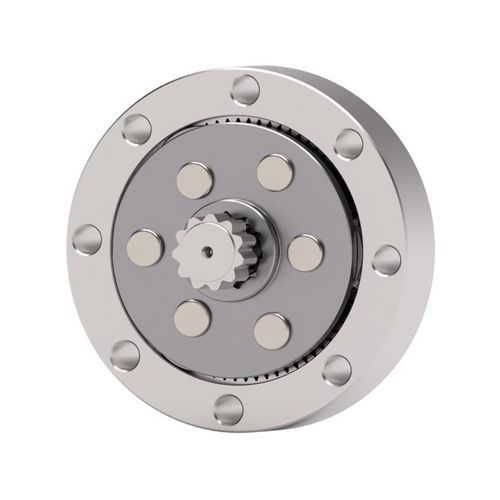

Reductor planetario LGU57-M8

coaxialeje piñón10 - 20 Nm

Reductor cicloidal — TOSCHTEC REDUCER (type-c)
Reductor cicloidal compacto diseñado para ofrecer un alto cociente de reducción manteniendo un espesor comparable al de los reductores de engranajes convencionales. El sistema cicloidal permite mayores relaciones de reducción sin apilar varias etapas planetarias, reduciendo la huella para la misma espesor.

Usos

• Módulos de robots pequeños
• Robots de servicio
• Vehículos ligeros y plataformas móviles

Especificaciones

• Relación de reducción: 30:1 (configurable)
• Tamaño: Diámetro exterior máximo Ø79 mm × ancho 37,8 mm (partes del reductor Ø63 mm × ancho 37,8 mm)
• Velocidad de entrada admisible: 3 000 rpm
• Par de salida admisible: 12 Nm
• Peso: aprox. 540 g
• Eficiencia: ~75 % (a 3 000 rpm de entrada y 12 Nm de salida)

Módulo planetario de alta especificación para rotación a alta velocidad
Los módulos planetarios estándar suelen estar limitados a 1 000 rpm de salida. Gracias a la mejora estructural de los engranajes, hemos desarrollado un módulo planetario de alta especificación capaz de soportar mayores velocidades de salida, ampliando los casos de uso que requieren mayor velocidad de rotación.

Modelo aplicable
LGU75-M12 Series

Especificaciones

• Relaciones de reducción: 4:1, 5:1
• Dimensiones: Diámetro exterior Ø75 mm; Ancho 24,8 mm
• Velocidad de salida admisible: 2 500 rpm (4:1), 2 000 rpm (5:1)
• Par de salida admisible: 25 Nm (4:1), 22 Nm (5:1) (valores aplicables a la velocidad de salida admisible)
• Peso: aprox. 500 g
• Juego: 1,5°
• Eficiencia: 90–95 %

Características técnicas

• TOSCHTEC REDUCER (type-c): Relación de reducción 30:1 (configurable)
• TOSCHTEC REDUCER (type-c): Diámetro exterior máx. Ø79 mm × ancho 37,8 mm (partes del reductor Ø63 mm × ancho 37,8 mm)
• TOSCHTEC REDUCER (type-c): Velocidad de entrada admisible 3 000 rpm
• TOSCHTEC REDUCER (type-c): Par de salida admisible 12 Nm
• TOSCHTEC REDUCER (type-c): Peso aprox. 540 g
• TOSCHTEC REDUCER (type-c): Eficiencia ~75 % (a 3 000 rpm entrada y 12 Nm salida)
• Módulo planetario de alta especificación (LGU75-M12 Series): Relaciones 4:1 y 5:1
• Módulo planetario de alta especificación: Diámetro exterior Ø75 mm; Ancho 24,8 mm
• Módulo planetario de alta especificación: Velocidad de salida admisible 2 500 rpm (4:1), 2 000 rpm (5:1)
• Módulo planetario de alta especificación: Par de salida admisible 25 Nm (4:1), 22 Nm (5:1)
• Módulo planetario de alta especificación: Peso aprox. 500 g
• Módulo planetario de alta especificación: Juego 1,5°
• Módulo planetario de alta especificación: Eficiencia 90–95 %
