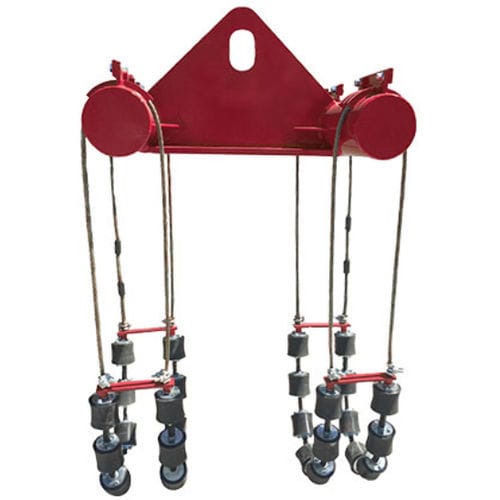

Eslinga redonda 200 series

de cableportátilde metal

Descripción
Las eslingas y cunas para tubería Mathey Dearman ofrecen un método seguro para mover y posicionar tuberías en proyectos de instalación de oleoductos y gasoductos. Cubren diámetros de 2–36" (50,8–914 mm) y montan ruedas de uretano de 4" con corte redondeado y rodamientos antifricción sellados. Los diseños de barras separadoras están probados por terceros y cumplen las normas del sector. Incorporan cable de acero 5/8" prensado y certificado.

Disponibilidad
SOLO DISPONIBLE EN AMÉRICA

Características y ventajas

• Recubrimiento de uretano 95A apto para uso repetido
• Rodamientos antifricción sellados para rotación suave
• Rodillo: 4" ancho de banda x 4,5" diámetro
• Cable de acero 5/8" prensado y certificado
• Buje mecanizado para rendimiento constante de la rueda
• Rodillo de repuesto 4": Pieza No. 90024, con brida metálica protectora y corte radial para perfiles de tubería

Números de pieza y especificaciones
N.º DE PIEZA | DESCRIPCIÓN | CAPACIDAD DE CARGA | PESO DE ENVÍO | DIMENSIONES L x A x H
2001-3 | Eslinga para tubos 2–8" – 3 rodillos | 2.900 lb / 1.300 kg | 50 lb / 22,70 kg | 16 x 16 x 16" / 406,4 x 406,4 x 406 mm
2001-4 | Eslinga para tubos 2–12" – 4 rodillos | 2.900 lb / 1.300 kg | 60 lb / 27,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-5 | Eslinga para tubos 2–18" – 5 rodillos | 2.900 lb / 1.300 kg | 70 lb / 31,80 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-7 | Eslinga para tubos 2–24" – 7 rodillos | 2.900 lb / 1.300 kg | 85 lb / 38,60 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2002 | Cuna para tubos 6–12". 2 hilos | 17.000 lb / 7.710 kg | 200 lb / 90,70 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2003 | Cuna para tubos 12–24". 2 hilos | 17.000 lb / 7.710 kg | 380 lb / 172,40 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2004 | Cuna para tubos 12–24". 4 hilos | 28.000 lb / 12.700 kg | 880 lb / 399,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2005 | Cuna para tubos 24–36". 2 hilos | 28.250 lb / 12.813 kg | 1.650 lb / 750,00 kg | 50 x 35 x 20" / 1.270 x 889 x 508 mm
2006 | Cuna para tubos 24–36". 4 hilos | 56.700 lb / 25.700 kg | 3.700 lb / 1.678,00 kg | 102 x 75 x 40" / 2.717 x 1.905 x 1.016 mm

Especificaciones técnicas

• Rango de tamaños: 2–36" (50,8–914 mm)
• Ruedas: uretano 95A 4" con corte redondeado y rodamientos antifricción sellados
• Dimensiones rueda: 4" ancho de banda x 4,5" diámetro; rodillo de repuesto PN 90024
• Opción de rodillo: 4" x 6" con corte radial para perfiles de tubería
• Cable: 5/8" prensado y certificado
• Barras separadoras: probadas por terceros y conformes a normas industriales
