Centro de mecanizado CNC 3 ejes HCN-Q
horizontalde doble columnacon mesa rotativa

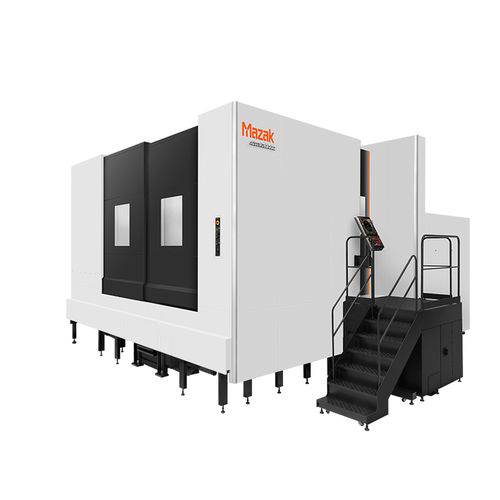

Centro de mecanizado CNC 3 ejes - HCN-Q - Mazak - horizontal / de doble columna / con mesa rotativa
Centro de mecanizado CNC 3 ejes - HCN-Q - Mazak - horizontal / de doble columna / con mesa rotativa
Centro de mecanizado CNC 3 ejes - HCN-Q - Mazak - horizontal / de doble columna / con mesa rotativa - imagen - 2
Centro de mecanizado CNC 3 ejes - HCN-Q - Mazak - horizontal / de doble columna / con mesa rotativa - imagen - 3
Centro de mecanizado CNC 3 ejes - HCN-Q - Mazak - horizontal / de doble columna / con mesa rotativa - imagen - 4
Centro de mecanizado CNC 3 ejes - HCN-Q - Mazak - horizontal / de doble columna / con mesa rotativa - imagen - 5
Centro de mecanizado CNC 3 ejes - HCN-Q - Mazak - horizontal / de doble columna / con mesa rotativa - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Estructura
de doble columna, con mesa rotativa
Nariz del husillo
BT 50, CAT50
Número de herramientas
80 herramientas
Aplicaciones
para piezas de gran tamaño
Otras características
de alta velocidad
Carrera X

2.030 mm
(79,92 in)

Carrera Y

1.400 mm
(55,12 in)

Carrera Z

1.525 mm
(60,04 in)

Velocidad de rotación

3.000 rpm
(18.850 rad.min-1)

Potencia

37 kW, 45 kW
(50,31 hp, 61,18 hp)

Altura máxima de la pieza

1.800 mm
(71 in)

Velocidad de avance del eje X

30.000 mm/min
(19,69 in/s)

Velocidad de avance del eje Y

30.000 mm/min
(19,69 in/s)

Velocidad de avance del eje Z

30.000 mm/min
(19,69 in/s)

Carga máxima de la mesa

5.000 kg
(11.023 lb)

Peso de la herramienta (máx.)

30 kg
(66,1 lb)

Peso total

57.000 kg
(125.663,49 lb)

Longitud total

8.028 mm, 9.720 mm
(316,1 in, 382,7 in)

Anchura total

6.800 mm, 6.818 mm
(267,7 in, 268,4 in)

Altura total

4.094 mm
(161,2 in)

Descripción

Capaz de perforar agujeros profundos de gran diámetro en piezas grandes de hasta 10 toneladas Husillo de pluma para una mayor eficiencia de mecanizado Rodamiento del husillo diámetro interior Φ180 mm. Los rodamientos de husillo delantero de múltiples filas proporcionan la rigidez necesaria para el mecanizado pesado. Diámetro de pluma Φ130 mm / refrigeración del núcleo disponible (opcional) Husillo de motor incorporado sin engranajes de alto rendimiento y alto par (equipo estándar)
