Módulo E/S analógico

digitalModbusBACnet

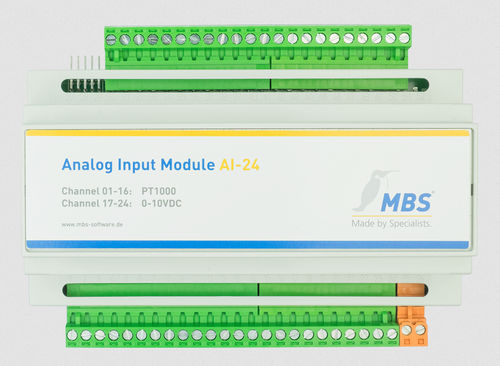

Los módulos de E/S Modbus permiten conectar valores de entrada digitales y analógicos mediante el protocolo de comunicación Modbus. Aquí se utiliza MS/TP (Master/Slave Token-Passing) basado en el estándar RS485. Esto permite una longitud total de bus de 1.200 m por segmento con velocidades de hasta 76.800 bit/s. Los módulos de E/S están diseñados de forma óptima para la interacción con el router BACnet UBR-01 | Mk II. Utilizando el router, los módulos pueden conectarse a redes IT. Especificaciones técnicas Módulo de entrada analógica - AI24 MODBUS (RS485) Modo de funcionamiento: Esclavo Sensor de temperatura 16 canales PT1000, 8 canales 0-10V Fuente de alimentación 12-24V CC / CA Consumo de energía 1.5W Resistencia de terminación integrada de 120 ohmios 1 puerto serie RS-485 Conectores de tornillo enchufables, máx. 2.5 mm LED de alimentación, verde, LED RxD amarillo LED TxD, rojo Módulo de entrada digital DI24 MODBUS (RS485) Modo de funcionamiento: Esclavo entrada digital de 24 canales LED de estado por canal Alimentación 12-24V CC / CA Consumo de energía 4.5W Resistencia de terminación integrada de 120 ohmios 1 puerto serie RS-485 Conectores de tornillo enchufables, máx. 2.5 mm LED de alimentación, verde, LED RxD amarillo LED TxD, rojo
