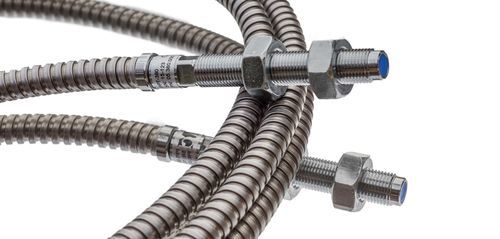

Sensor de proximidad sin contacto

por corrientes de FoucaultcilíndricoATEX

Descripción general del producto Las sondas de proximidad son sensores de corriente de Foucault sin contacto diseñados para medir con precisión la vibración del eje y la posición de empuje axial en equipos rotativos. Estas soluciones de monitorización son esenciales para garantizar el funcionamiento seguro y eficiente de activos como hidrogeneradores, turbinas, bombas y ventiladores. Mediante el seguimiento continuo de comportamientos mecánicos como el desequilibrio, la desalineación y el desplazamiento axial, las sondas de proximidad permiten la detección precoz de fallos, apoyando estrategias de mantenimiento predictivo que reducen el tiempo de inactividad no planificado, mejoran la fiabilidad y prolongan la vida útil de los equipos.

• Tres soluciones de sondas de proximidad complementarias: Sistema de proximidad inteligente, Sonda de proximidad integrada, Sistema de proximidad analógico
• Diseñadas para la integración avanzada de datos, la configuración simplificada o el cumplimiento robusto para condiciones duras

Sistema de proximidad inteligente (SPS) El sistema de proximidad inteligente es una solución modular de corrientes de Foucault de alto rendimiento diseñada para la protección y la supervisión de condiciones avanzadas. Con una interfaz Modbus integrada, proporciona valores calculados en función del tiempo, como pk, pk-pk y posición media del eje (separación). Estos valores se calculan directamente en el nivel del transmisor, lo que minimiza la necesidad de procesamiento externo y permite una integración perfecta en las modernas plataformas SCADA, DCS o de supervisión de bordes.

• Datos de vibración y posición preprocesados disponibles a través de Modbus
• Componentes intercambiables (sonda, cable de extensión y transmisor) que simplifican el mantenimiento y la gestión de piezas de repuesto

Características principales de SPS

• Rangos de medición: 2 mm (8 mV/μm) y 4 mm (4 mV/μm)
• Rango de frecuencia: DC a 10 kHz (-3 dB)
• Rango de temperatura (sensor y cable): -35 a +180 °C
• Opción de salida procesada de 4-20 mA
• Interfaz Modbus digital integrada
• Diseño robusto y sellado
• Sistemas de 5 m o 10 m de longitud total

Componentes de un sistema de proximidad inteligente

• La sonda del sistema de proximidad (PSP): sensor de corrientes de Foucault de alto rendimiento para mediciones precisas sin contacto en entornos industriales difíciles
• El cable de extensión del sistema de proximidad (PSE): Cable coaxial de calidad industrial para una desconexión sencilla y una transmisión de señal robusta
• El transmisor de proximidad digital (DPT): Unidad de procesamiento central, alimenta la sonda y convierte la señal medida en datos procesables, ofrece tanto salida dinámica bruta como valores procesados a través de Modbus o 4-20 mA opcional

Todos los elementos del sistema son totalmente intercambiables, lo que permite un rápido mantenimiento in situ y reduce el tiempo de inactividad sin comprometer el rendimiento ni la integridad de la señal. Comprensión de las salidas de señal

• Salida de tensión dinámica: Señal analógica bruta (8 mV/µm o 4 mV/µm) para puesta en servicio, análisis de vibraciones o supervisión directa
• Modbus RTU (salida digital): Acceso en tiempo real a valores calculados tales como separación media, pico y desplazamiento pico a pico
• Salida procesada de 4-20 mA (opcional): Señal procesada digitalmente escalada para representar la posición o la amplitud de vibración

Sonda de proximidad integrada (PPT-280) El PPT-280 es un palpador de proximidad compacto, todo en uno, diseñado para una instalación rápida y sencilla sin necesidad de acondicionadores de señal externos. Incorpora electrónica de linealización integrada para una excelente linealidad y compensación activa de temperatura. El oscilador integrado de 750 kHz garantiza una medición con un efecto de agotamiento magnético mínimo. Proporciona una salida de tensión directa proporcional a la posición del eje.

• Instalación de un solo componente que simplifica el cableado y ahorra espacio-no requiere driver externo
• Instalación configurable mediante un kit ajustable en campo (opcional) para ajuste de rango y polaridad

PPT-280 Características principales

• Rangos de medida: 2mm (8mV/μm) y 4mm (4mV/μm)
• Rango de frecuencia: 0 a 1,2kHz
• Electrónica de linealización incorporada y compensación activa de temperatura
• Suministrado con -24V o +24V según configuración
• Opcional: kit de configuración e interfaz digital para ajuste y calibración
• 10m de longitud

El PPT-280 es ideal para usuarios que buscan una sonda de proximidad compacta y autónoma que minimice el esfuerzo de instalación y el número de componentes. Sistema de proximidad analógico (PPT-080/110) El PPT-080/110 es un robusto sistema de sonda de proximidad que cumple la norma API 670, diseñado para la protección de maquinaria crítica en entornos industriales y peligrosos. Basado en la tecnología de corrientes de Foucault, el sistema incluye una sonda, un cable de extensión y un excitador, y proporciona una salida de tensión bruta (o 4-20 mA opcional) directamente proporcional al desplazamiento del eje. Con las certificaciones opcionales ATEX, IECEx y CSA, este sistema es ideal para su despliegue en atmósferas explosivas e instalaciones reguladas.

• Cumple totalmente la norma API 670 para la protección de equipos rotativos críticos
• Disponible con certificaciones ATEX e IECEx para su uso en zonas peligrosas

PPT-080/110 Características principales

• Rangos de medición lineal y sensibilidad: 2mm y 4mm
• Certificado para uso en atmósferas potencialmente explosivas
• Sistemas de 5m o 9m de longitud total
• Transmisor alimentado por lazo (4-20mA)

El PPT-080/110 es la solución ideal para la protección de equipos críticos en centrales eléctricas, refinerías e industria pesada. Modelos disponibles

• SPS: Rango de medida 0,2mm a 2,2mm o 0,2mm a 4,2mm, Sensibilidad 8mV/µm o 4mV/µm, Interfaz Modbus
• PPT-280: Rango de medida 0,2mm a 2,2mm o 0,2mm a 4,2mm, Sensibilidad 8mV/µm o 4mV/µm, 10m cable integral
• PPT-080: Rango de medición de 0,25mm a 2,25mm, Sensibilidad 7,87mV/µm, cable de extensión de 8m o 4m
• PPT-110: Rango de medición de 0,4mm a 4,4mm, Sensibilidad 3,94mV/µm, cable de extensión de 8m o 4m
• Kit de configuración PPT-990: Kit de configuración para PPT-280

Aplicaciones

• Hidrogeneradores
• Turbinas de gas y vapor
• Bombas, ventiladores y torres de refrigeración

Análisis avanzados

• FFT - Análisis de vibraciones basado en frecuencias: Convierte la señal de vibración bruta en sus componentes de frecuencia, revelando fallos mecánicos como resonancia, desequilibrio o desalineación
• Orbit Plot - Vibración del eje en el plano radial (X-Y): Visualiza el movimiento en tiempo real del eje en el plano horizontal utilizando dos sondas de proximidad ortogonales
• Línea central del eje - Posición radial del eje en el tiempo (Plano X-Y): Muestra la posición media del eje dentro del juego del rodamiento, revelando cómo el eje se mueve o deriva con el tiempo debido a cambios de carga, efectos térmicos, desalineación o comportamiento de la película de aceite

Características / Especificaciones técnicas

• Tecnología de corrientes de Foucault sin contacto
• Rangos de medición: 0.2mm a 4,4mm según modelo
• Sensibilidad: 3,94mV/µm a 8mV/µm según modelo
• Gama de frecuencias: DC a 10 kHz (SPS), 0 a 1,2kHz (PPT-280)
• Gama de temperatura: -35 a +180 °C (SPS)
• Opciones de salida: Tensión bruta, 4-20 mA, Modbus RTU
• Cumplimiento de API 670 (PPT-080/110)
• Certificaciones ATEX, IECEx y CSA disponibles (PPT-080/110)
• Longitudes del sistema: 4 m, 5 m, 8 m, 9 m o 10 m según el modelo
• Componentes robustos, sellados e intercambiables
