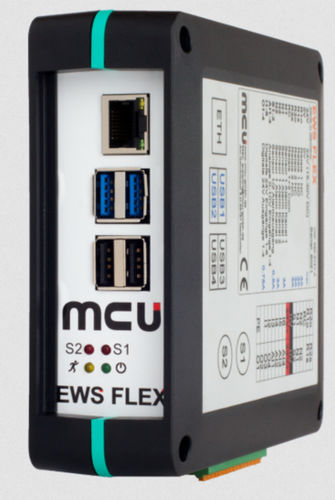

Sistema de análisis de datos EWS FLEX

automático

Con EWS FLEX BOX, MCU ofrece una variedad de soluciones sin precedentes. Gracias a su combinación única, el sistema puede adaptarse a una amplia gama de requisitos. Conexión de hasta 2 sensores híbridos (MEMS de aceleración 3D + piezoeléctrico de un eje); Supervisión de colisiones con parada rápida; definición de valores límite a través del programa NC; Comunicación del sistema mediante OPC UA: límites de herramienta; lectura de datos de máquina (configurable en el editor); Visualización/análisis gráfico en la interfaz de usuario genérica (integrada en el sistema de control) Módulos disponibles: Diario histórico de la máquina: Colisiones, vibración RMS, alarmas, mensajes de advertencia, etc. Prevención de colisiones: Evitación de colisiones como consecuencia de errores de funcionamiento Historial de vibraciones: Almacenamiento del historial de señales para cada evento de alarma de colisión Comprobación del cabezal: Acumulación del tiempo de funcionamiento del cabezal para ambos rangos de vibración y temperatura datos en tiempo real de 3 ejes: Visualización de las vibraciones del cabezal (3 ejes) durante el proceso de mecanizado Datos técnicos: Ordenador monoplaca con Linux, 4GB Ram, 32GB disco duro Hasta 2 sensores MODBUS RTU 6 entradas digitales 24V 4 salidas semiconductoras 1 salida de colisión rápida directamente desde el sensor 3 contactos conmutados para 3 valores límite (1x doble canal para parada rápida a través del circuito de parada de emergencia de la máquina) Toma RJ45 para conexión TCP/IP al controlador o PC
