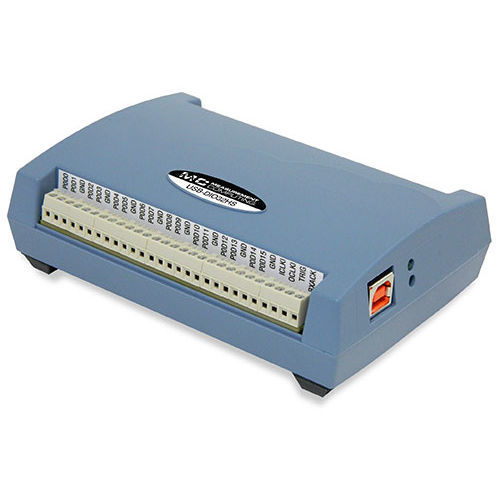

Módulo de adquisición de datos 32 canales USB-DIO32HS

benchtopcon E/S digitalde alta velocidad

Los dispositivos de E/S digital de la serie USB-DIO32HS proporcionan 32 bits de E/S digital de alta velocidad, una velocidad de actualización de hasta 8 MS/s, y cuentan con relojes de escaneo de entrada y salida independientes, y disparo digital y de patrones. E/S digital Los 32 bits de E/S están disponibles como dos puertos de 16 bits que se pueden configurar para entrada o salida. Cada puerto se configura de forma independiente, por lo que se pueden realizar al mismo tiempo operaciones de sondeo por software y de escaneo por hardware. Cuando se realizan escaneos de salida por hardware, todos los bits del puerto deben estar configurados para la salida. Sin embargo, para los escaneos de entrada, se lee el estado actual de cualquier bit del puerto que esté configurado para salida. Escaneo de salida digital Cualquier puerto digital puede emitir un patrón digital de 16 bits. El patrón se actualiza a una velocidad de hasta 8 MS/s, y se sincroniza utilizando el reloj de escaneo de salida. Utilice ambos puertos para emitir un patrón digital de 32 bits. Los datos de un puerto se leen y se almacenan en el búfer FIFO hasta que se lee el segundo puerto. Ambos puertos se emiten simultáneamente en el flanco de subida de la siguiente señal de reloj del pacer. Configuración Pull-Up/Down Los bits DIO se pueden subir a 5 V o bajar a 0 V a través de resistencias de 47 kΩ mediante puentes en la placa.
