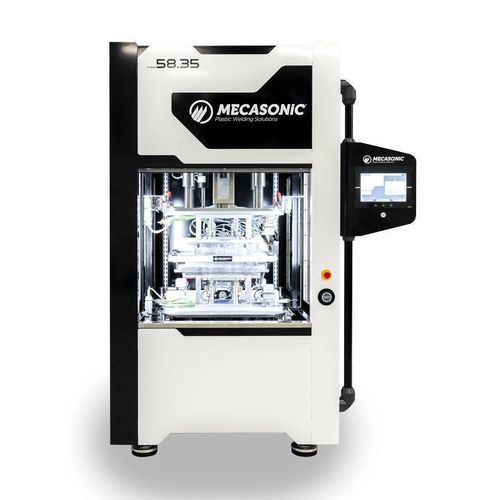

Máquina de soldar de placa caliente FUSION 58.35E

controlada por PLC400 V trifásicocon pantalla táctil

Descripción
La soldadora eléctrica por placa caliente FUSION 58.35E, de diseño depurado, permite ensamblar piezas termoplásticas grandes, planas y de geometrías complejas. La unión mediante placa caliente genera soldaduras estancas y resistentes sin aporte de material adicional, con elevada calidad y repetibilidad.

Características principales

• IHM: interfaz hombre‑máquina completamente rediseñada, ergonómica y de fácil uso
• Dispositivos de ajuste (Carrera | Fuerza | Tiempo | Temperatura) consultables, modificables y programables desde la pantalla táctil de 12 pulgadas
• Comunicación Industria 4.0: OPC‑UA, Ethernet‑IP
• Seguridad: certificación CEM, cumplimiento de la Directiva de Máquinas 2006/42/CE, máquina totalmente cerrada
• Soldadura limpia sin emisión de partículas, con ajustes optimizados para el operario
• Ahorro energético y reducción de emisiones de carbono

Aplicaciones
Equipo indicado para fabricantes de plásticos que buscan soluciones de montaje simples y robustas.

• Médico
• Electrodomésticos
• Packaging
• Cosméticos
• Otros sectores industriales

Ejemplos de piezas soldadas (no exhaustivo)
Piezas de automóviles; carcasas de baterías; depósitos de líquido limpiaparabrisas; depósitos de refrigerante y AdBlue; depósitos y otros componentes de electrodomésticos; boyas flotantes para criaderos de perlas; otros componentes termoplásticos de gran tamaño.

Características / especificaciones técnicas

• 3 ejes eléctricos
• Empuje máximo: 1000 daN
• Velocidad máxima de la placa: 2000 mm/s
• PLC de última generación
• Motores brushless
• IHM táctil de 12 pulgadas
• Dimensiones del elemento calefactor: 580 × 350 mm
• Superficie de utillaje: 700 × 460 mm (máx.)
• Paso mesa porta‑utillaje superior: 600 mm
• Altura máxima de las piezas alojadas en la herramienta inferior: 700 mm
• Carrera de la prensa superior: 380 mm
• Carrera del carro de la placa: 570 mm
• 4 zonas de calentamiento
• Programación cinemática de utillajes superior e inferior
• 2 detecciones de pieza por herramienta
• Hasta 7 movimientos programables en diferentes etapas del ciclo (solo con pantalla cerrada)
• Cambio controlado y programable del estado de los sensores de movimiento
• Alimentación: 400 V trifásica + neutro
• Peso: aprox. 1.800 kg
