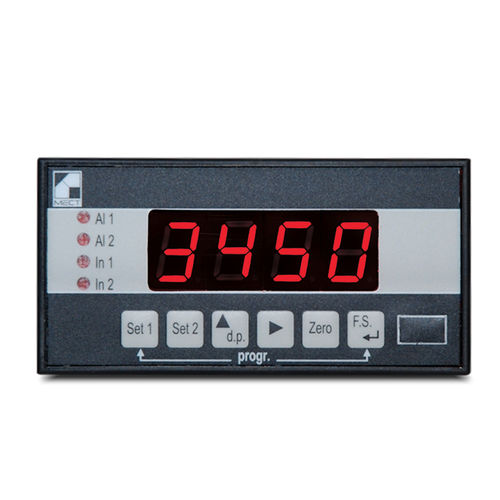

Indicador de proceso MPM P6

de tensiónde corrientedigital

display de 4 dígitos en caja de 48x96 con dos entradas de 4÷20mA, 0÷20mA, 0÷10V para visualizar suma, diferencia, producto y ratio. 3 salidas de alarma de relé opcionales, salida analógica y salidas serie. El modelo MPM P6 es un instrumento con convertidor de doble pendiente con dos entradas de tensión o corriente (4÷20mA). El instrumento dispone de las siguientes funciones: indicador de 4 dígitos (-1999÷9999) lectura de cualquier valor de entrada dentro del rango solicitado (para las dos entradas) puesta a cero de la función de lectura automática lecturas programables como sigue: in1, in2, in1-in2, in1+in2, in1*in2, in1÷in2. 2 conv./seg (sin filtro programado) cero fijo (visualización de -1990 a 9990) Los instrumentos MPM P6 pueden pedirse con las siguientes opciones: 2 salidas de alarma a relé (tres si alimentación a 220V) programables para valor, histéresis y retardo. Las alarmas pueden asignarse a visualización, canal 1, canal 2, suma, diferencia, producto o relación. salidas analógicas (4÷20mA o 0÷20mA o 0÷10V) . Salida serie RS232, RS422 o RS485. salida de alimentación del transductor 16Vdc (para instrumento sin alarmas ni salida analógica). Lecturas: 4 dígitos Precisión mejor que: 0,5% Estabilidad térmica: 50 ppm/°C Alimentación del transductor* *: 16V/40mA * (no regulada) Características de las salidas analógicas: Salidas: 4÷20mA - 0÷20mA - 0÷10V Carga máxima para salida de corriente: 400Ω Carga mínima para salida de tensión: 1KΩ Resolución: 12 bits Salida de relé de intercambio: 5A / 250Vac Alimentación: 90÷260Vac/Vdc, 25Vac, Vcc o Vpt (12÷30Vdc) Absorción de potencia 1,5 W Temperatura máxima de trabajo 50 °C Altura dígitos: 13mm Dimensiones: 48x96 (75 mm. profundidad) Placa de montaje: 44.5mm (h) x 92,5 mm (l) Peso: 250 gr. Montaje: mediante tornillos * Sólo para instrumentos de visualización. Para instrumentos
