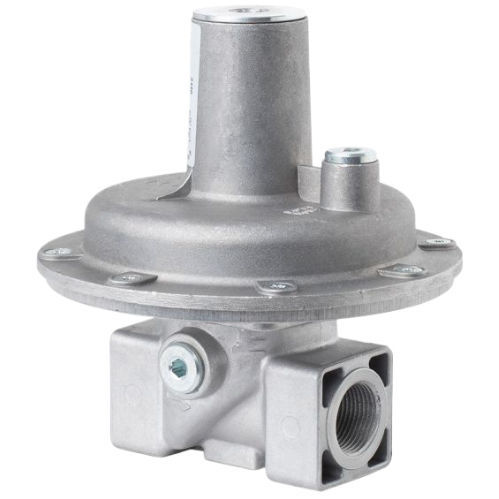

Válvula de seguridad para gas SL5

para airepara depósitopara conducto

El propósito principal de la válvula de seguridad SL 5 es aliviar pequeños incrementos de presión y cantidades en el sistema controlado para evitar que se dispare la válvula de cierre de seguridad. La válvula de seguridad SL 5 es adecuada para pequeñas cantidades de soplado y aplicaciones sencillas. Para tareas más exigentes recomendamos el uso de la válvula de seguridad SL 10. MEDENUS SL 5 La válvula de seguridad de resorte SL 5 se utiliza para reducir los picos de presión a corto plazo frente a los sistemas de consumo de gas o para evitar un aumento de presión inadmisiblemente alto cuando se producen cantidades de gas que se arrastran. La válvula de seguridad SL 5 está compuesta por la carcasa del actuador y la unidad funcional "unidad de control". Cuando está abierta, el gas fluye a través de la carcasa del actuador en la dirección de la flecha. A través de la conexión interna del conducto de medición, la presión que debe controlarse se conduce a la parte inferior de la membrana del comparador de la válvula de seguridad. De esta forma se compara el valor real con la magnitud de referencia dada por la fuerza del muelle del punto de consigna. El valor nominal requerido se ajusta mediante el tornillo de ajuste. Si se supera el valor nominal, la unidad de medición levanta el elemento de control final y permite que el gas salga por el conducto de soplado.
