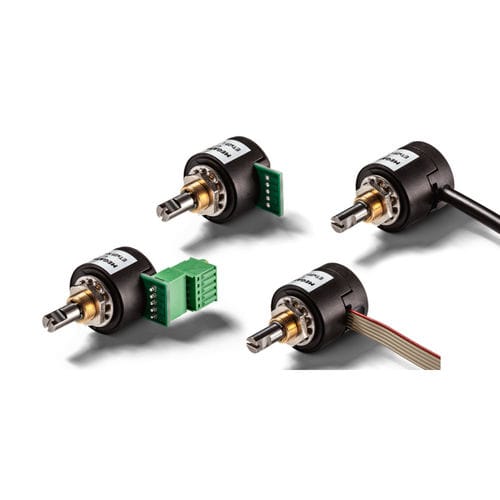

encoder rotativo incremental / absoluto / de efecto hall / analógico
ETx25

{{requestButtons}}

Características

  • Tipo:

    incremental, absoluto

  • Tecnología:

    de efecto hall

  • Señal de salida:

    analógico, en serie

  • Construcción:

    con árbol macizo, monovuelta, sin contacto

  • Nivel de protección:

    IP66

  • Otras características:

    modular

  • Diámetro de la carcasa:

    25 mm

Descripción

Los encoders rotativos de una vuelta ETx25 son ideales para aplicaciones en las que es importante una alta durabilidad y una adaptabilidad óptima de los sensores.

La familia de encoders de efecto Hall de una vuelta ETx25 se caracteriza por su alta durabilidad con más de 100 millones de revoluciones del eje y una linealidad independiente de hasta +/- 0,3%. Los codificadores rotativos miden ángulos sin contacto con un cojinete de casquillo endurecido y templado de metal. El sensor en la carcasa de Ø25 mm con un diámetro de eje de Ø6 mm o 6,35 mm (1/4") se fija en la aplicación mediante una rosca central (tuerca hexagonal AF14 y una arandela dentada, ambas incluidas en el volumen de suministro). Se dispone de una cómoda selección de posibilidades de conexión eléctrica a través de cables de soldadura, de abrazadera, redondos o planos. Se puede elegir entre los siguientes tipos de electrónica:

Encoder absoluto monovuelta ETA25 (versión redundante ETA25X):
Proporciona una señal analógica absoluta con una resolución de 12 bits. Para aplicaciones críticas y de seguridad, la ETA25X ofrece una electrónica aislada galvánicamente y redundante.

Encoder incremental monovuelta ETI25:
Con hasta 1024 impulsos / por revolución y disponibilidad de las siguientes señales de salida: TTL, Push-Pull o Colector Abierto.

Encoder angular monovuelta serie ETS25:
Información de serie con 12 bits de resolución con interfaz SER y 14 bits de resolución con interfaz SPI

Encoder monovuelta ETP25 PWM:
Con salida PWM

Traducción automática  (ver el original en inglés)
