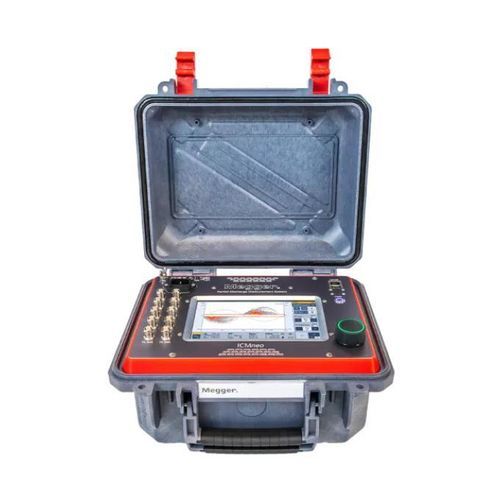

Monitor de descarga parcial portátil ICMneo

Descripción general
Dispositivo digital compacto y autónomo para la medida de descargas parciales (DP) en activos de media y alta tensión. Unidad independiente alimentada por batería con pantalla táctil integrada de 7" y diseño modular compatible con accesorios PD de Megger. Indicado para pruebas de aceptación en fábrica, evaluaciones tras reparaciones, control de calidad en fin de línea y pruebas puntuales o monitorización en campo. Cumple la norma IEC 60270.

Características principales

• Hasta cuatro canales de medida paralelos en tiempo real para diagnósticos simultáneos.
• Pantalla táctil integrada de 7" para operación intuitiva.
• Portabilidad con batería: autonomía hasta 5 horas; también operable desde red eléctrica.
• Análisis PD avanzado: análisis de espectro, modos de medida UHF y visualización PRPD.
• Gating de ruido y procesamiento de señal para minimizar interferencias y distinguir señales PD del ruido.
• Captura de datos en tiempo real y monitorización continua para interpretación inmediata.

Aplicaciones

• Ensayos en activos MV/HV: bornas, separadores, accesorios de cable, transformadores de instrumento y de distribución, máquinas rotativas y cables MV/HV.
• Pruebas de aceptación en fábrica (FAT), comprobaciones post‑reparación, control de calidad final y pruebas puntuales en campo (online/offline).

Accesorios y modularidad
Compatible con accesorios Megger PD como preamplificadores, condensadores de acoplamiento, cuadrupolos, antenas de perturbación y HFCT. Los accesorios habituales se venden por separado para configurar ensayos según el tipo de activo.

Notas funcionales adicionales

• Patrones PRPD y indicadores de magnitud PD para ayudar en la identificación del tipo y severidad del defecto.
• El análisis de espectro destaca rangos de frecuencia de actividad PD para diagnósticos profundos.
• Opción de medida de tensión calibrada DAkkS para mayor precisión.
• Funciones de diagnóstico y mantenimiento: rutinas de calibración adaptativa y tratamiento avanzado de ruido.

Características / especificaciones técnicas

• Modelo: ICMneo
• Marca: Megger
• Canales de medida: Hasta 4 canales paralelos en tiempo real
• Pantalla: Touchscreen integrado 7"
• Alimentación: Batería (hasta aprox. 5 horas) y operación desde red
• Modos de medida: análisis de espectro, modos UHF; capacidad de medida en modo AC
• Procesamiento de señal: gating de ruido, captura en tiempo real, PRPD, medición de magnitud PD
• Calibración: opción de medida de tensión calibrada DAkkS
• Temperatura de operación: -20 °C a 45 °C
• Normativa: IEC 60270
• Accesorios compatibles: preamplificadores, condensadores de acoplamiento, cuadrupolos, antenas, HFCT
