Comprobador multifunción IMT100

de aislamientode continuidadeléctrico

Resumen

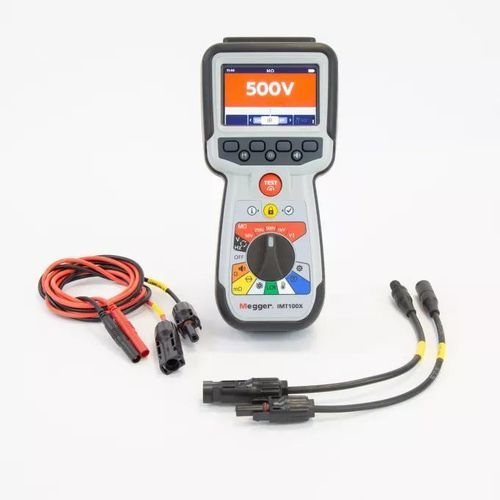

La familia IMT100 (IMT100 e IMT100X) es un comprobador multifunción portátil que integra medición de baja resistencia (DLRO), continuidad y resistencia de aislamiento en un solo equipo. Diseñado para instalaciones industriales y trabajos en tejados fotovoltaicos, admite métodos de 2, 3 y 4 bornes y cuenta con carcasa IP54. La variante IMT100X añade Bluetooth Low Energy (BLE) para transmisión segura hacia CertSuite Asset.

Características principales

• Tres funciones en un equipo: DLRO (baja resistencia), continuidad y resistencia de aislamiento.
• Resistencia de aislamiento hasta 200 GΩ con resolución 0,1 kΩ.
• Detección rápida de circuitos vivos e inhibición de ensayo para evitar daños si está conectado a circuitos bajo tensión o entre fases.
• Pantalla gráfica a color para operación intuitiva y pruebas go/no-go.
• Diseño IP54 para uso en tejados y obras; suministrado con maletín industrial.
• Memoria interna para hasta 256 pruebas y exportación por USB.

Pruebas conectadas (IMT100X)
El IMT100X proporciona conectividad BLE para transmisión segura y la integración con CertSuite Asset para gestión de sitios, generación de informes y certificación. Capacidades conectadas:

• Transmisión en directo de resultados durante la medición.
• Organizar resultados por instalación, cadena o activo y usar plantillas para pruebas repetitivas.
• Acceso a resultados mediante la app móvil o cuenta web de CertSuite Asset.
• Comunicación Bluetooth segura y sin cables; CertSuite Asset Lite incluido, opción de ampliar.

Alimentación y batería

• Suministrado con seis celdas NiMH recargables y cargador de red (>1200 pruebas de aislamiento o continuidad por carga).
• Compatible con seis pilas alcalinas 1,5 V (AA), pilas de litio 1,5 V (LiFeS2) o NiMH 1,2 V si se requiere.

Funciones y rangos de prueba

• Pruebas de aislamiento: tensiones seleccionables 50 V, 250 V, 500 V y 1 kV y tensión variable seleccionable por el usuario.
• Terminal guard para detección de corriente de fuga (resolución 0,1 μA) para reducir errores de medida.
• Modos de aislamiento: IR, PI (1–10 min), DAR (por ejemplo 30 s / 60 s), pruebas temporizadas T(s) 1–10 min, medición trifásica 3P.
• Continuidad: corrientes de prueba 20 mA o 200 mA; modos unidireccional, bidireccional y trifásico.
• DLRO: rango mΩ con corriente de prueba 200 mA; modos manual/auto y uni/bi-direccional, además de DLRO trifásico.
• Medición de temperatura y compensación; termopar suministrado tipo T por defecto (configurable a J y K).

Accesorios y cables incluidos
Suministrado con juego completo de cables de prueba desmontables y accesorios intercambiables: conectores PV, sonda remota, juego de cables para aislamiento, pinzas/sondas Kelvin para DLRO y sensor de temperatura.

Seguridad, normas y aplicaciones

• Cumple IEC 61010 y EMC IEC 61326; cobertura IEC 62446 para PV cuando se usa con los accesorios necesarios.
• Cumple UN ECE R100 para pruebas de vehículos híbridos/eléctricos.
• Clasificación CAT III 600 V hasta 3000 m y tensiones de sistema hasta 1000 V AC/DC.
• Destinado a instalaciones fotovoltaicas, puesta en servicio industrial, mantenimiento y verificación.

Firmware, actualizaciones y almacenamiento
El firmware es actualizable por el usuario vía USB; el instrumento puede ejecutar actualización automática si hay un paquete disponible. Las pruebas almacenadas son exportables por USB; las versiones de firmware/GUI/medición se documentan con los paquetes de actualización cuando procede.

Diagnóstico y resolución de fallos
Alertas integradas y guía de ayuda para condiciones comunes: pérdida de conexión durante la prueba, error de exportación, fallo de fusible, batería baja/fallo de carga y bloqueo por detección de tensión. Los umbrales de bloqueo inhiben pruebas si se detecta tensión por encima de los límites configurados (bloqueo típico a 20 V; bloqueo de aislamiento configurable a 20 V, 30 V, 50 V o 75 V).

Documentación y materiales de soporte
Hoja de datos y manual de usuario incluidos. Documentación técnica adicional y soporte disponibles en línea.

Especificaciones técnicas

• Familia de modelos: IMT100 / IMT100X
• Rango de resistencia de aislamiento: hasta 200 GΩ (resolución 0,1 kΩ)
• Tensiones de ensayo de aislamiento: 50 V, 250 V, 500 V, 1 kV; tensión variable seleccionable
• Resolución detección fuga (guard): 0,1 μA
• Corrientes de continuidad: 20 mA, 200 mA
• Corriente DLRO: 200 mA (rango mΩ)
• Modos de aislamiento: IR, PI, DAR, T(s), 3P
• Compensación temperatura: termopar suministrado tipo T (configurable J/K)
• Almacenamiento: hasta 256 pruebas (exportable por USB)
• Conectividad: Bluetooth Low Energy (IMT100X únicamente)
• Batería: seis NiMH recargables; compatible con AA / LiFeS2
• Protección: IP54
• Normativa: IEC 61010, EMC IEC 61326, IEC 62446 (PV con accesorios), UN ECE R100
• Tensiones admisibles: hasta 1000 V AC/DC; CAT III 600 V hasta 3000 m
• Accesorios incluidos: cables desmontables, pinzas/sondas Kelvin, conectores PV, sonda remota, sensor de temperatura, maletín
