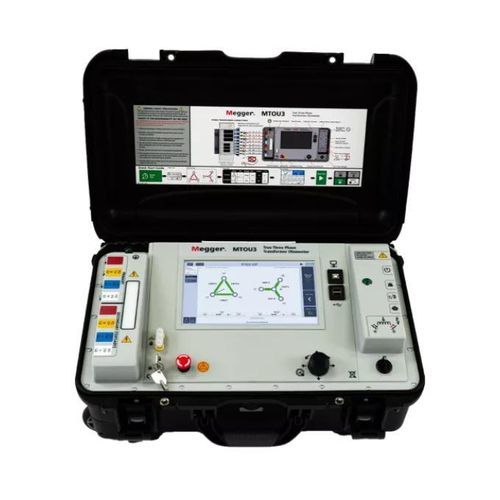

Millióhmetro digital MTOU3

portátilde transformadoresde baja resistencia

Resumen
El MTOU3 es un ohmímetro de resistencia de devanados trifásico diseñado para pruebas electromecánicas de transformadores de potencia, distribución y de medida. Proporciona mediciones rápidas y precisas de la resistencia de los devanados, desmagnetización adaptativa automática y confirmación vectorial automática para reducir errores e intervenciones en campo.

Características principales
La unidad integra varias funciones centradas en la seguridad, la precisión y la productividad:

• Conexiones seguras y puntuales para una evaluación completa de la resistencia de los devanados.
• Desmagnetización adaptativa automática para eliminar el riesgo de disparo de protecciones al volver a energizar el transformador.
• Confirmación vectorial automática antes de cada ensayo para seleccionar las conexiones de transformador correctas.
• Excitación de doble devanado para mediciones rápidas y precisas de los devanados primario y secundario.
• Cables y pinzas extensibles codificados por color para simplificar la configuración y reducir errores de conexión.
• Visualización de vectores conforme con la placa de características del transformador para asegurar un resultado correcto desde la primera prueba.
• Control de cambiador de tomas integrado para minimizar el tiempo de prueba en transformadores con cambiadores de tomas.

Ventajas operativas
El MTOU3 mejora la seguridad al reducir las subidas y la exposición del personal, aumenta la fiabilidad de las conexiones de prueba mediante la confirmación vectorial y optimiza la productividad en campo mediante mediciones rápidas, configuración simplificada y desmagnetización automática.

Documentación y formatos de salida
La documentación disponible incluye hojas de datos y una guía de usuario. Los resultados de las pruebas pueden exportarse en formatos Excel y PDF y se genera un archivo JSON para la integración en sistemas de gestión de datos. El producto es compatible con TxU PC Software para transferencia y análisis de datos.

Soporte de software y actualizaciones
Se prevén actualizaciones de software y firmware. Se proporcionan versiones de software documentadas para TxU PC y para el software embebido. Se suministran archivos de instalación y actualización para garantizar que el sistema se mantenga al día.

Preguntas frecuentes y consideraciones prácticas
Puntos clave de la FAQ:

• Para transformadores de potencia muy grandes (> 100 MVA), pueden ser necesarios voltajes y corrientes de excitación más elevados para obtener mediciones precisas y estables.
• El MTOU3 está disponible en modelos adaptados a diferentes aplicaciones e incluye control de cambiador de tomas para reducir los tiempos de ensayo.
• La desmagnetización adaptativa reduce significativamente el tiempo de desmagnetización, especialmente en transformadores grandes.
• Si los resultados están fuera de rango, compruebe primero la limpieza y el apriete de las conexiones entre el instrumento y el transformador, y luego la fiabilidad del instrumento mediante dispositivos de referencia si es necesario.

Resolución de problemas y consejos de campo
Consejos seleccionados de uso y resolución de problemas:

• Si la unidad no se enciende, verifique que el cable de alimentación esté conectado al equipo y a una toma adecuada y que el interruptor de encendido esté en ON.
• Si el equipo informa de conductores desconectados o invertidos, compruebe la conexión correcta de los cables al MTOU3 y a las fases correctas.

Especificaciones técnicas

• Modelo: MTOU3
• Tipo: Ohmímetro de resistencia de devanados trifásico para transformadores de potencia, distribución y medida
• Funciones clave: confirmación vectorial automática, desmagnetización adaptativa, excitación de doble devanado
• Conectividad: cables y pinzas extensibles codificados por color para conexión rápida
• Control: control de cambiador de tomas integrado para pruebas en transformadores con cambiadores de tomas
• Formatos de salida de prueba: Excel, PDF y JSON
• Compatibilidad de software: TxU PC Software (versión referenciada en la documentación)
• Aplicaciones: pruebas electromecánicas de transformadores trifásicos en entornos de potencia, distribución y medida
