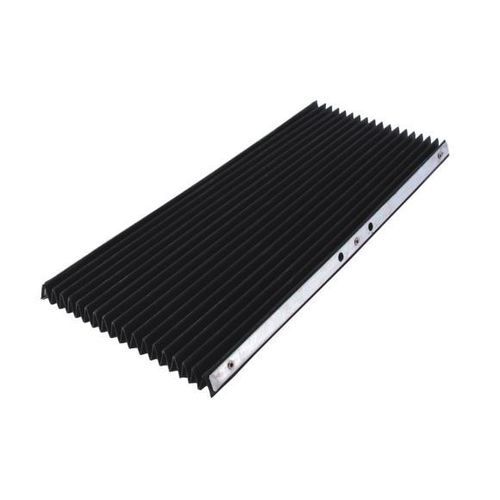

Fuelle plano

de cauchocon láminas fijasmoldeado

El fuelle de caucho es un elemento de protección de estructura corrugada, fabricado con tejido de caucho resistente al aceite, diseñado para bloquear virutas metálicas y reducir su acumulación en máquinas-herramienta y equipos de corte metálico, contribuyendo al mantenimiento de movimientos suaves y a espaciar las intervenciones de mantenimiento.

Definición del producto y usos
El fuelle de caucho se fabrica en tejido de caucho resistente al aceite conformado en una estructura de fuelle. Se instala en máquinas-herramienta convencionales, máquinas CNC y diversos equipos de corte para impedir que las virutas entren en los órganos críticos.

• Evita que las virutas obstruyan guías y piezas móviles
• Reduce las salpicaduras y la acumulación de virutas para mantener la estabilidad operativa

Cuándo usar

• Cuando el mecanizado genera grandes volúmenes de limaduras o virutas
• Cuando las virutas se expulsan en direcciones impredecibles y se requiere una barrera flexible
• Cuando la protección debe ofrecer elasticidad en tracción y compresión
• Donde la carrera del equipo o el rango de protección varían con frecuencia
• Cuando se necesita mitigar rápidamente las interferencias por virutas sin restringir el movimiento

Especificaciones de diseño estructural y materiales

• Cuerpo del fuelle: tejido de caucho resistente al aceite con espesor seleccionable
• Método de conformado: moldeo por lotes y acabado para conseguir la geometría de fuelle
• Estructura de fijación: primer y último pliegue con bordes de fijación metálicos para sujeción segura
• Bordes de fijación: metal resistente a la corrosión para prolongar la vida útil
• Características estructurales: perfil de fuelle/ondulado que reduce la adhesión de virutas y permite estiramiento/compresión con el movimiento; apto para protección a largo plazo y cambios frecuentes, para virutas de temperatura moderada

Principales ventajas

• Material resistente al aceite adecuado para entornos de mecanizado
• Geometría de fuelle que reduce la adhesión y acumulación de virutas
• Buena elasticidad para equipos de carrera variable
• Dimensiones personalizables (longitud, ancho, espesor)
• Reducción rápida de salpicaduras e interferencias por virutas

Capacidades de diseño y fabricación a medida

• Longitud, ancho y espesor personalizables según la geometría de la máquina
• Diversos métodos de fijación y opciones de borde metálico disponibles
• Diseño que considera el entorno operativo (nivel de aceite, nivel de virutas, distancia de carrera)
• Evaluación del rango de bloqueo de virutas y la dirección de movimiento para optimizar protección y vida útil

Ámbito de aplicación

• Máquinas-herramienta convencionales
• Máquinas-herramienta CNC
• Equipos de corte y conformado de metales
• Componentes de máquinas donde se acumulan virutas

Especificaciones técnicas

• Material: tejido de caucho resistente al aceite
• Formado: moldeo por lotes con forma de fuelle/ondulada
• Bordes de fijación: metálicos, resistentes a la corrosión, montados en el primer y último pliegue
• Dimensiones personalizables: longitud, ancho, espesor
• No recomendado para entornos con virutas a muy alta temperatura
