Torno CNC Lathe
horizontalde mesa inclinadade mesa plana

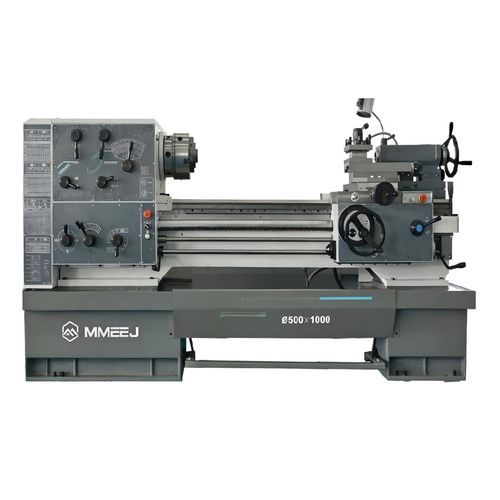

Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana - imagen - 2
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana - imagen - 3
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana - imagen - 4
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana - imagen - 5
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana - imagen - 6
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana - imagen - 7
Torno CNC - Lathe - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de mesa inclinada / de mesa plana - imagen - 8
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Estructura
de mesa inclinada, de mesa plana, con plataforma inclinada
Número de herramientas
12 herramientas
Sistema de transmisión
con servomotor
Aplicaciones
para metal, para piezas de gran tamaño, para piezas de gran diámetro, para hileras, de producción, para mecanizado de ejes, para uso intensivo, para aplicaciones automóviles
Rendimiento
de alta precisión, de gran rigidez, de alta eficacia, potente
Función combinada
de mandrilado, de fresado, perforación, roscado, ranurado, roscado
Longitud de la pieza

Mín.: 300 mm
(12 in)

Máx.: 8.000 mm
(315 in)

Diámetro máximo de corte

Mín.: 400 mm
(16 in)

Máx.: 1.800 mm
(71 in)

Descripción

Categoría de producto: Torno horizontal

Torno horizontal (serie CDS)
  • Presentación: Los tornos CDSB/C pueden realizar diversas operaciones de torneado: superficies cilíndricas internas y externas, caras finales y superficies cónicas.
  • Carros disponibles para tornear piezas de gran diámetro o de geometría irregular.
  • Opciones de husillo de avance métricas o imperiales bajo pedido; capacidad para roscar métricos, imperiales, módulo y paso diametral.
  • Operaciones adicionales posibles: taladrado, escariado, trazado de ranura de aceite.
  • Rango de mecanizado: diámetro máximo de torneado 500 mm–660 mm; longitud máxima de pieza 1000 mm–3000 mm.


Torno horizontal (serie CW-E)
  • Presentación: La serie CW-E sirve para torneado de superficies cilíndricas internas/externas, superficies cónicas, caras finales, ranurado, corte, taladrado y roscado en métricos, imperiales, módulo y paso diametral comunes.
  • Adecuado para talleres de producción en pequeñas series y talleres de reparación de maquinaria.
  • Materiales procesados: acero, fundición, metales no ferrosos.
  • La versión con carro amplía el rango de diámetro para piezas en disco e irregulares.
  • Precisión y acabado: las piezas pueden alcanzar precisión dimensional IT7 y rugosidad superficial Ra1.6 (según especificación).
  • Rango de mecanizado: diámetro máximo de torneado 630 mm–1000 mm; longitud máxima de pieza 1000 mm–6000 mm.


Torno horizontal (serie CW-M)
  • Presentación: La serie CW-M ofrece estructura consolidada, alta potencia, gran rigidez y amplio rango de revoluciones del husillo para corte pesado o a alta velocidad.
  • Capaz de mecanizar diversos ejes y piezas en disco: superficies cilíndricas internas/externas, superficies cónicas, caras finales, ranurado, chaflanado, taladrado, roscado.
  • Capacidades de roscado: métricos, imperiales, módulo, paso, roscas cónicas (roscas especiales bajo consulta).
  • Diseñado para mecanizar piezas grandes y complejas con alto rendimiento.
  • Rango de mecanizado: diámetro máximo de torneado 1000 mm–1600 mm; longitud máxima de pieza 1500 mm–8000 mm.


Torno horizontal (CKA / Tipo CNC de bancada plana)
  • Presentación: La serie CKA son tornos CNC de bancada plana controlados en los ejes longitudinal (Z) y transversal (X).
  • Operaciones de corte automatizadas en ejes y discos: superficies cilíndricas internas/externas, cónicas, superficies en arco, caras finales, ranurado, chaflanado.
  • Roscas: roscas rectas métricas, roscas en cara final, roscas rectas y cónicas imperiales.
  • Adecuado para producción diversificada en pequeñas series y piezas complejas de alta precisión.
  • Rango de mecanizado: diámetro de rotación de bancada de 400 mm a 800 mm; longitud de pieza de 750 mm a 5000 mm; longitudes personalizadas disponibles.


Torno horizontal (CKA-M / Gran bancada plana CNC)
  • Presentación: El CKA-M es un torno horizontal CNC de gran formato controlado en ejes Z y X.
  • Diseñado para completar automáticamente el mecanizado de ejes y discos grandes; admite producción de alto volumen y ciclos de mecanizado repetitivos mediante sistemas CNC como FANUC/Siemens.
  • Particularmente adecuado para producción compleja, de alta precisión y alto volumen.
  • Rango de mecanizado: diámetro de rotación de bancada 1000 mm–1800 mm; longitud de pieza 1500 mm–6000 mm.


Torno horizontal (bancada inclinada DL-M)
  • Presentación: Torno CNC de bancada inclinada DL-M con diseño avanzado; bancada fundida integralmente y guías inclinadas a 45° para alta rigidez.
  • Sistemas de control: FANUC 0i-TFPLUS u otros sistemas nacionales/internacionales de calidad con accionamiento servo AC.
  • Operaciones: torneado, taladrado, fresado en piezas de eje y disco; admite procesos múltiples en una sola sujeción (torneado, mandrinado, perforado, escariado).
  • Características: disposición de guía del banco inclinada a 45°, torreta de 12 posiciones de alta rigidez, guías deslizantes de alta capacidad, opciones de configuración modulares.
  • Rango de mecanizado: diámetro de rotación de bancada 520 mm–900 mm; longitud máxima de corte 1000 mm–3000 mm.


Torno horizontal (bancada inclinada DT)
  • Presentación: Serie DL/DT de bancada inclinada con bancada principal fundida integral y guías inclinadas a 45°; alta rigidez y fiabilidad.
  • Sistemas de control: FANUC 0i-TFPLUS o equivalente; accionamientos servo AC para rendimiento fiable.
  • Industrias adecuadas: piezas automotrices, moldes, rodamientos, maquinaria minera; admite ciclos automáticos multi-proceso en una sola sujeción.
  • Rango de mecanizado: diámetro de rotación de bancada 480 mm–680 mm; longitud de pieza 300 mm–1000 mm.


Características / especificaciones técnicas
  • Operaciones generales de torneado soportadas en las series: superficies cilíndricas internas/externas, superficies cónicas, caras finales, ranurado, chaflanado, taladrado, escariado, roscado.
  • Capacidades de roscado: métricos, imperiales, módulo, paso diametral, roscas cónicas y especiales (dependiente de la serie; roscas especiales bajo consulta).
  • Opciones carro vs bancada plana vs bancada inclinada: carretilla para piezas de gran diámetro/irregulares; bancada inclinada (45°) para mayor rigidez y capacidad multi-proceso integrada; bancada plana CNC para trabajo automatizado y de precisión.
  • Sistemas de control: opciones CNC de FANUC, Siemens y otros proveedores nacionales/internacionales reputados (para las series CNC).
  • Rangos de diámetros por serie: CDS 500–660 mm; CW-E 630–1000 mm; CW-M 1000–1600 mm; CKA 400–800 mm; CKA-M 1000–1800 mm; DL-M 520–900 mm; DT 480–680 mm.
  • Rangos de longitudes por serie: CDS 1000–3000 mm; CW-E 1000–6000 mm; CW-M 1500–8000 mm; CKA 750–5000 mm (longitudes personalizadas disponibles); CKA-M 1500–6000 mm; DL-M 1000–3000 mm; DT 300–1000 mm.
  • Materiales típicos: acero, fundición, metales no ferrosos.
