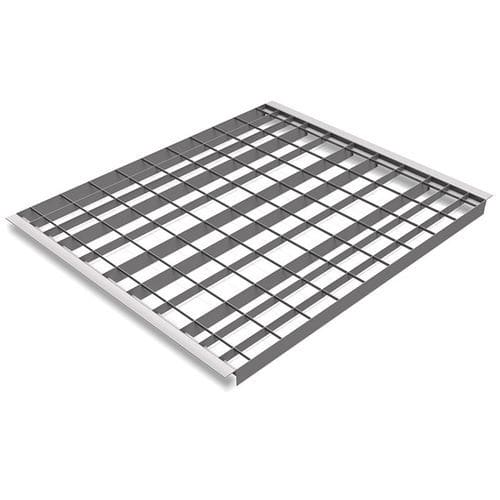

Riel de suspensión para estanterías de malla metálica

Descripción del producto
Rejilla modular para estanterías diseñada para optimizar la colocación de las barras portantes según la carga. Los módulos disponen de barras portantes de diferente altura para aumentar capacidad donde se espera mayor carga y reducir peso en zonas menos solicitadas. Optimizada para palés euro y medio palé, colocados longitudinal o transversalmente, y para diferentes cargas uniformemente distribuidas.

Ventajas del MEISER Modul

• Perfil en Z para insertar la rejilla (altura de montaje superpuesta máx. 2 mm)
• Selección clara de la categoría de carga (ver datos técnicos)
• Disposiciones estándar para longitudes de estantería: 1800 mm (2 piezas), 2700 mm (3 piezas), 3600 mm (4 piezas)
• Entrega rápida para productos estándar (pequeñas cantidades bajo pedido en 48 h)
• Sección abierta > 90% — apto para sistemas de rociadores
• Baja flecha bajo carga (< L/200) — conforme a DIN EN 15635
• Bajo peso y diseño rentable
• Determinación sencilla de la carga máxima por estante

Datos técnicos
Se fabrican tres tipos de rejilla, cada uno ofrecido en seis categorías de carga. El lado horizontal del perfil en Z mide 40 mm en todos los tipos. Ancho típico de rejilla: 890 mm. Las variantes de carga disponibles se listan a continuación (carga | nivel libre/profundidad | ancho de rejilla | altura de rejilla | espesor del material | malla BB / CB):

• 1250 kg | 900 (895) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 950 (945) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 1000 (995) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1000 kg | 900 (895) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 950 (945) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 1000 (995) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 800 kg | 900 (895) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 950 (945) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 1000 (995) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 500 kg | 900 (895) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 950 (945) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 1000 (995) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99

Ejemplo de aplicación
Ejemplo: 3 rejillas MEISER Modul, 995 x 890 mm, galvanizadas en caliente, cada una con carga máxima de 1.000 kg. El diseño del módulo facilita el almacenaje de palés euro y medio palés en las disposiciones mostradas.

Especificaciones técnicas

• Marca: MEISER
• Tipo de producto: módulo de rejilla para almacenamiento en palés (palés euro y medio palés)
• Lado horizontal del perfil en Z: 40 mm
• Altura de instalación en recubrimiento: máx. 2 mm
• Sección abierta > 90% — apto para sistemas de rociadores
• Deformación bajo carga < L/200 (DIN EN 15635)
• Tres tipos de rejilla, cada uno en seis categorías de carga
• Configuraciones típicas: 1800 mm (2 piezas), 2700 mm (3 piezas), 3600 mm (4 piezas)
• Categorías de carga: 1250 / 1000 / 800 / 500 kg por rejilla
• Ancho de rejilla: 890 mm
• Alturas de rejilla: 60 mm, 55 mm, 50 mm según la categoría
• Espesor del material: 1,7 mm (grupo de mayor carga), 1,5 mm (otros grupos)
• Opciones de malla: BB 66(99) mm y CB 66 mm o CB 99 mm según el tipo
