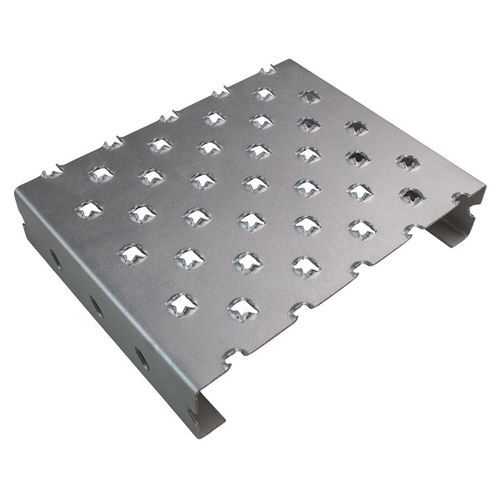

Rejilla de acero galvanizado Drainstep RH 3

de chapade acerode chapa

Información del producto
La rejilla perfilada en chapa MEISER Drainstep RH3 fue perfeccionada en 2013. Diseñada según la norma EN ISO 14122-2, proporciona mayor protección contra la caída de objetos a través de la rejilla (bola ≥ 20 mm) manteniendo al mismo tiempo una alta sección libre. La disposición inclinada de los perfiles y la nueva medida de la malla garantizan un muy buen drenaje y gran rigidez transversal.

Datos técnicos
Dimensiones
Material | Espesor de chapa | Valoración RH
Acero bruto / galvanizado en caliente [DD11] | 2,0 / 2,5 | R11
Acero galvanizado Sendzimir [DX51] | 2,0 / 2,5 | R11
Anchos preferidos: 200 / 300 / 312 / 324 / 333 mm
Alturas preferidas: 40 - 150 mm (otras alturas bajo solicitud)
Longitudes: máx. 8.000 mm
Divisor de longitud: 42,5 mm
Dimensiones o materiales especiales a petición. Todas las medidas en mm.

Accesorios / Fijaciones

• BPR Rondelle T03: Parte superior moldeada para todas las formas Stepbloc y Drainstep con agujero avellanado para tornillos de cabeza avellanada (DIN 7991).
• BPR-Setztechnik Drainstep RH3 & Stepbloc F: Conjunto compuesto por pasador de montaje, Rondelle T03 y un tornillo de cabeza avellanada con tuerca larga prensada.
• BPR Abrazadera universal: Abrazadera de fundición para montaje desde abajo; disponible en varias versiones.

Referencias / Ejemplos de uso

• Audi, Ingolstadt
• Sistema de aparcamiento Mizal
• Audi, Neckarsulm

Especificaciones técnicas

• Nombre del producto: Drainstep RH3
• Perfeccionado: 2013
• Norma de diseño: EN ISO 14122-2
• Protección contra caída: bola ≥ 20 mm
• Sección libre: ≈ 70 %
• Ancho máximo de abertura: ≤ 20 mm
• Drenaje: muy bueno
• Rigidez transversal: elevada gracias a los perfiles inclinados y la nueva medida de malla
• Materiales: acero bruto / galvanizado en caliente (DD11) o acero galvanizado Sendzimir (DX51)
• Espesores de chapa: 2,0 / 2,5 mm
• Valoración de antideslizamiento: R11
• Anchos preferidos (mm): 200, 300, 312, 324, 333
• Alturas preferidas (mm): 40–150 (otras alturas bajo solicitud)
• Longitud máxima: hasta 8.000 mm
• Divisor de longitud: 42,5 mm
• Planos técnicos disponibles
• Dimensiones y materiales especiales disponibles bajo solicitud
