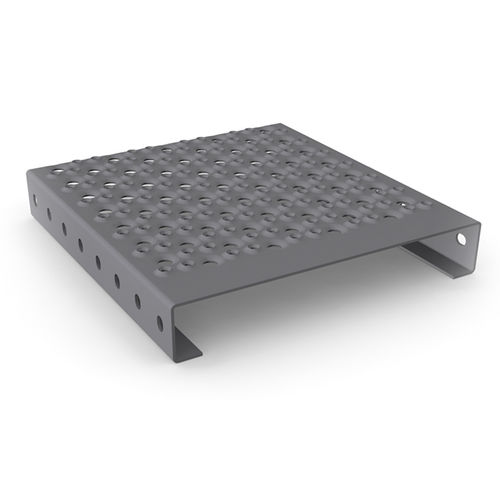

Rejilla de acero galvanizado Formstep N

de aluminiode acero inoxidablede chapa

Información del producto
Los orificios pequeños embutidos hacia arriba y los grandes embutidos hacia abajo proporcionan a la chapa estabilidad, drenaje y propiedades antideslizantes adecuadas para uso exterior. Indicado para escalones, pasarelas, plataformas, puestos de operador de máquina y tablones de andamio.

Datos técnicos
Material | Espesor de chapa (mm) | Clase antideslizante
Acero bruto / galvanizado en caliente [DD11] | 2,0 / 2,5 / 3,0 | R12
Acero galvanizado Sendzimir [DX51] | 2,0 / 2,5 / 3,0 | R12
Aluminio [AIMg3] | 2,5 / 3,0 | R12
Acero inoxidable [1.4301] | 2,0 | R11
Anchos preferidos | 120 / 180 / 240 / 300 / 360 / variable
Altos preferidos | 40 / 50 / 75 / 100 / otras alturas bajo solicitud
Longitudes | máx. 6.000 mm
Divisor de longitud | 40 mm
Dimensiones o materiales especiales disponibles bajo petición. Todas las medidas en mm.

Accesorios / fijación de clips

• BPR Brida: Unión de abrazadera con tuerca jaula y tornillo de cabeza avellanada M8.
• BPR Placa metálica fundida con orificio avellanado: Elemento superior de fijación para Formstep N y Formstep 06, compatible con Stepclair y Airstep.
• BPR Fijación rápida: Unión de abrazadera con tornillo de cabeza avellanada M8.
• BPR Abrazadera universal: Abrazadera de fundición para montaje desde abajo, disponible en varias versiones.
• BPR Clip de apoyo: Unión de abrazadera de apoyo premontada con tornillo de cabeza avellanada M8.

Referencias

• Escalera, Speyer
• Witzig y Frank

Características / especificaciones técnicas

• Patrón de perforación: orificios pequeños embutidos hacia arriba y orificios grandes embutidos hacia abajo para estabilidad y drenaje.
• Propiedades antideslizantes adecuadas para uso exterior.
• Aplicaciones recomendadas: escalones, pasarelas, plataformas, puestos de operador de máquina, tablones de andamio.
• Materiales disponibles: acero bruto / galvanizado en caliente (DD11); acero galvanizado Sendzimir (DX51); aluminio (AIMg3); acero inoxidable (1.4301).
• Espesores de chapa: 2,0 / 2,5 / 3,0 mm (según material; acero inoxidable 2,0 mm).
• Clase antideslizante: R12 para la mayoría de materiales; R11 para acero inoxidable.
• Anchos preferidos: 120 / 180 / 240 / 300 / 360 mm (variable).
• Altos preferidos: 40 / 50 / 75 / 100 mm (otras alturas bajo petición).
• Longitud máxima: 6.000 mm; divisor de longitud: 40 mm.
• Dimensiones y materiales especiales disponibles bajo petición. Todas las medidas en mm.
