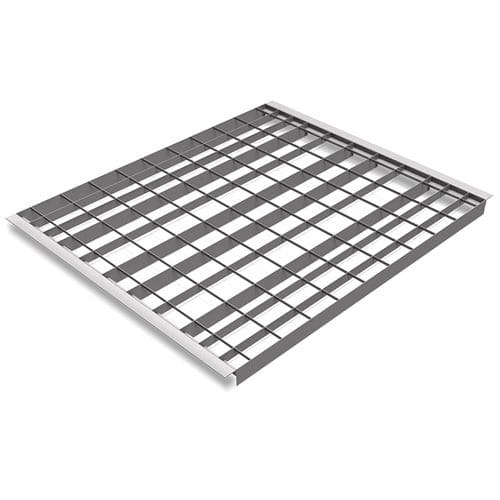

Rejilla de acero galvanizado

para estantería

Información del producto
MEISER Modul es un sistema modular de rejilla para estanterías diseñado para Europalets y medios Europalets. Ajustando la altura de las pletinas portantes según las posiciones de carga previstas se reduce material en zonas poco solicitadas y se refuerza donde se espera mayor carga, obteniéndose una rejilla ligera y adaptada a los casos de carga definidos.

Aplicaciones
Los módulos están optimizados para Europalets y medios Europalets colocados longitudinal o transversalmente. Son adecuados para cargas uniformes y casos de carga definidos en sistemas de estanterías industriales y son compatibles con sistemas de aspersión (sprinkler).

Ventajas del Módulo MEISER

• Perfil en Z insertado para montaje a ras o casi a ras (altura de montaje sobre vigas máx. 2 mm)
• Selección sencilla de la categoría de carga (ver cuadro)
• Longitudes modulares estándar para la mayoría de estanterías (p. ej. 1800 mm = 2 piezas, 2700 mm = 3 piezas, 3600 mm = 4 piezas)
• Entrega rápida para productos estándar (pequeñas cantidades en 48 h; grandes cantidades bajo petición)
• Apto para sistemas de aspersión (superficie abierta > 90 %)
• Baja flecha bajo carga (Flecha < L/200) — conforme a DIN EN 15635
• Peso reducido y diseño rentable
• Cálculo sencillo de la carga máxima por nivel

Datos técnicos
MEISER fabrica tres tipos de rejillas, cada uno disponible en seis categorías de carga. El ala horizontal del perfil Z es de 40 mm para todos los tipos.

Tabla (encabezado y filas)
Carga (kg/rejilla) | Luz libre / Profundidad de vano (mm) | Ancho de rejilla (mm) | Altura de rejilla (mm) | Espesor material (mm) | mesh BB (mm) | mesh CB (mm)
1250 | 900 (895) | 890 | 60 | 1,7 | 66(99) | 66
1250 | 950 (945) | 890 | 60 | 1,7 | 66(99) | 66
1250 | 1000 (995) | 890 | 60 | 1,7 | 66(99) | 66
1000 | 900 (895) | 890 | 60 | 1,5 | 66(99) | 66
1000 | 950 (945) | 890 | 60 | 1,5 | 66(99) | 66
1000 | 1000 (995) | 890 | 60 | 1,5 | 66(99) | 66
800 | 900 (895) | 890 | 55 | 1,5 | 66(99) | 99
800 | 950 (945) | 890 | 55 | 1,5 | 66(99) | 99
800 | 1000 (995) | 890 | 55 | 1,5 | 66(99) | 99
500 | 900 (895) | 890 | 50 | 1,5 | 66(99) | 99
500 | 950 (945) | 890 | 50 | 1,5 | 66(99) | 99
500 | 1000 (995) | 890 | 50 | 1,5 | 66(99) | 99

Ejemplo de aplicación
Ejemplo con 3 rejillas MEISER Modul, 995 x 890 mm, galvanizadas en caliente, cada una con una carga máxima de 1.000 kg. Permite almacenar Europalets y medios Europalets (longitudinal, transversal o disposiciones mixtas).

Características / Especificaciones técnicas

• Producto: rejilla de estantería MEISER Modul, optimizada para Europalets y medios Europalets
• Tipos de rejilla: 3 tipos, cada uno en 6 categorías de carga
• Ala horizontal del perfil Z: 40 mm (todos los tipos)
• Altura de montaje (perfil Z): máx. 2 mm
• Apto para sistemas de aspersión: superficie abierta > 90 %
• Deflexión admisible: < L/200 (DIN EN 15635)
• Longitudes modulares típicas: p. ej. 1800 mm (2 partes), 2700 mm (3 partes), 3600 mm (4 partes)
• Categorías de carga y dimensiones/espesores: ver tabla
• Ventajas: peso reducido, diseño económico, cálculo sencillo de la carga máxima
