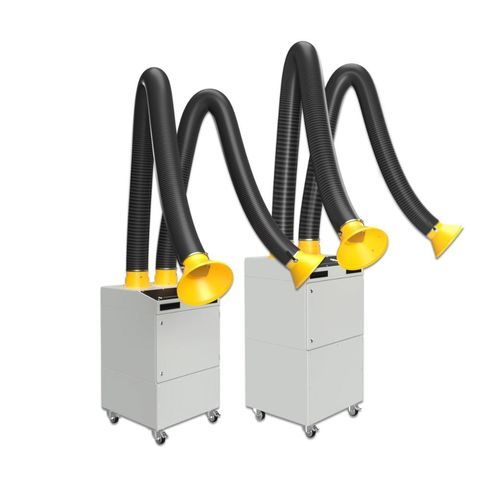

Extractor de humo móvil BXWM5

de soldadurade cartuchocon brazos de extracción múltiples

Resumen del producto
Boxair Welding Mobile es una unidad de filtración móvil diseñada para eliminar polvo y humos generados principalmente durante trabajos de soldadura. La unidad permite capturar la contaminación en el punto de origen mediante brazos de extracción Econ u Oskar serie 160. El conjunto de filtrado BXWM5 incluye un prefiltro metálico y un cartucho principal compacto reemplazable. La línea renovada Boxair BXWM incorpora un panel de aluminio anodizado, un manómetro para el control de ensuciamiento del filtro y un botón IP66 para un funcionamiento fiable.

Modelos adaptados a sus necesidades

• Opción motor EC: eficiencia energética, control preciso de velocidad y funcionamiento silencioso
• Opción motor de inducción: solución robusta que ofrece alta potencia y funcionamiento fiable

Aplicación

• Trabajos de soldadura ocasionales donde no se requiere funcionamiento continuo del sistema de extracción
• Captura de pequeñas a moderadas cantidades de contaminantes aéreos secos (excluyendo sustancias corrosivas o químicamente agresivas)

Construcción

• Panel de aluminio anodizado con manómetro, botón IP66 y conmutadores industriales
• Prefiltro metálico y cartucho principal compacto de alta eficiencia reemplazable
• Dos niveles de filtración
• Acceso sencillo a los cartuchos filtrantes e indicador de ensuciamiento
• Carcasa soldada en acero pintada con pintura en polvo, con puertas de esquinas redondeadas
• Compatible con brazos autoportantes Econ 160 u Oskar 160

Brazos recomendados serie ECON 160 (autoportantes)

• 2 x E1620P – 101534
• 2 x E1630P – 101536

Parámetros Boxair BXWM5
Característica | Performance Classic Drive | Performance Smart Drive | Comfort Smart Drive
unidad de aire | impulsor de aluminio con motor de inducción | impulsor de aluminio con motor EC | impulsor compuesto con motor EC
caudal máximo | 1400 m³/h | 1400 m³/h | 1300 m³/h
alimentación | 3~400V | 1~220-277V | 1~200-277V
potencia | 1,1 kW | 1,1 kW | 0,78 kW
nivel de ruido | 74 dB(A) | 74 dB(A) | 70 dB(A)
Drawing No | 105085-00 | 105085-00 | 105705-00

Especificaciones técnicas

• Tipo de producto: unidad de filtración móvil en cassette para humos de soldadura, humo y polvo seco
• Filtración: prefiltro metálico + cartucho principal compacto reemplazable (dos niveles de filtración)
• Brazos compatibles: serie Econ 160 o Oskar 160 autoportantes
• Control y monitorización: panel de aluminio anodizado con manómetro, botón IP66 y conmutadores industriales
• Carcasa: acero soldado, pintado en polvo, puertas con esquinas redondeadas
• Acceso: acceso sencillo a los cartuchos; indicador de ensuciamiento
• Opciones de accionamiento: motor EC o motor de inducción
• Caudal de aire (máx): hasta 1400 m³/h (según accionamiento)
• Variantes de alimentación: 3~400V | 50Hz (classic); 1~220-277V | 50Hz (smart); 1~200-277V | 50Hz (comfort)
• Consumo: 1,1 kW (Performance Classic/Smart) o 0,78 kW (Comfort Smart)
• Nivel de ruido: 74 dB(A) (Performance) o 70 dB(A) (Comfort)
• Números de planos relevantes: 105085-00, 105705-00
• Configuraciones de brazos recomendadas: 2 x E1620P (101534), 2 x E1630P (101536)
