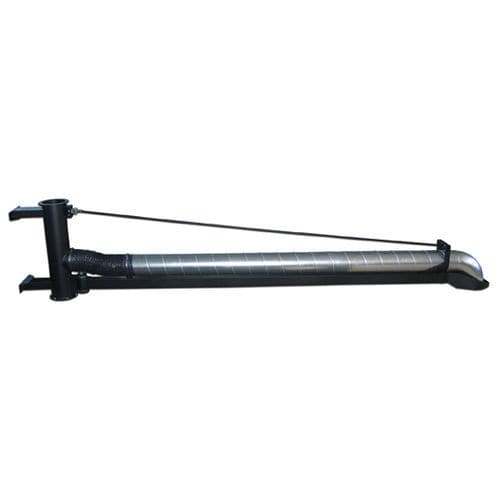

Grúa pluma de pared Extension boom 200

articuladacon brazo articuladode soldadura

Descripción general del producto Las plumas extensibles oscilantes de Oskar están diseñadas para ampliar el alcance de los brazos autoportantes u otros productos de escape, como los carretes de manguera y los conductos flexibles. La pluma de extensión permite llegar a zonas alejadas de una pared o de un punto de montaje. También se pueden utilizar para sostener elementos como alimentadores o mangueras y cables suspendidos. Las salidas superior e inferior del soporte de montaje en pared de la pluma están preparadas para acoplar un ventilador o un conducto. Las barras de extensión están fabricadas con tubo de acero cuadrado de gran espesor soldado a una bisagra de alta resistencia. De serie, todas las unidades se suministran con un soporte de entrada para montar los brazos de extracción de humos Oskar. Las barras de extensión de doble pivote están divididas por una bisagra central que permite al usuario acceder a la parte trasera de la barra de extensión o, simplemente, llegar más allá de una esquina. No hay mecanismos internos en el conducto de la pluma, lo que permite una mínima caída de presión, así como un bajo nivel de ruido. Todos los mecanismos de ajuste están diseñados en el exterior de la pluma. Las plumas extensibles Oskar son productos de alta resistencia que destacan por su notable fiabilidad y vida útil. Aplicaciones típicas

• soldadura
• esmerilado
• pulido
• embalaje
• corte
• humos de automoción
• nebulas de aceite y humo
• resistencia a temperaturas estándar de hasta 80 °C
• rango de caudal recomendado: 1400÷2100 m^³/h

Construcción estándar

• tubo espiral galvanizado en la viga de soporte
• vigas de soporte de perfil cerrado de acero de alta resistencia con barra de contraapoyo metálica y toma de entrada para brazos de extracción de la serie 160
• todos los soportes y ajustes en el exterior
• soporte de montaje de la pluma de acero soldado con salidas superiores o inferiores
• cojinetes rígidos con discos de fricción
• mangueras flexibles de PVC negro (resistentes a temperaturas de hasta 80 °C)

Configuraciones disponibles / detalles

• Pluma extensible de pivote único — variantes de alcance: 1 m (3 pies), 2 m (6 pies), 3 m (10 pies), 4 m (14 pies), 5 m (17 pies), 6 m (20 pies)
• Pluma extensible de doble pivote — variantes de alcance: 1 m (3 pies), 2 m (6 pies), 3 m (10 pies), 4 m (14 pies), 5 m (17 pies), 6 m (20 pies)

Características / especificaciones técnicas

• Familia de modelos: Pluma extensible 200
• Material de construcción: tubo cuadrado de acero de gran espesor; soporte de montaje de acero soldado
• Montaje: soporte de pared con salidas superior e inferior para la conexión de un ventilador o conducto
• Entrada: soporte de entrada para montar los brazos de extracción Oskar; toma de entrada para brazos de extracción de la serie 160
• Tipos de pivote: pivote simple y pivote doble (bisagra central en el pivote doble)
• Opciones de alcance: de 1 m a 6 m según la variante
• Resistencia a la temperatura (estándar): hasta 80 °C (mangueras y componentes donde se indique)
• Rango de caudal recomendado: 1400–2100 m³/h
• Características de diseño: sin mecanismos internos en el conducto del brazo (baja caída de presión, bajo nivel de ruido); todos los ajustes son externos; cojinetes rígidos con discos de fricción para el posicionamiento
• Accesorios / uso: pueden soportar alimentadores, mangueras suspendidas o cables; compatibles con brazos autoportantes, carretes de manguera y bajadas de manguera flexibles
