Registrador de datos de humedad SRD-99

de caudalde presiónde pH

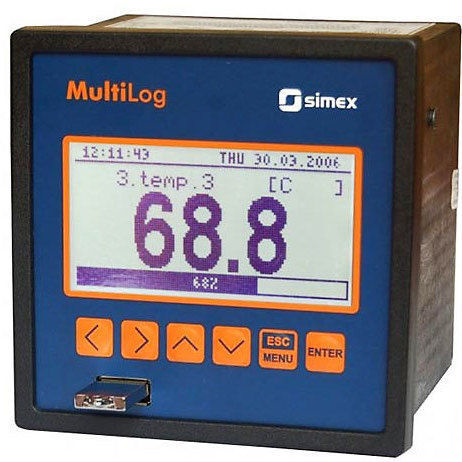

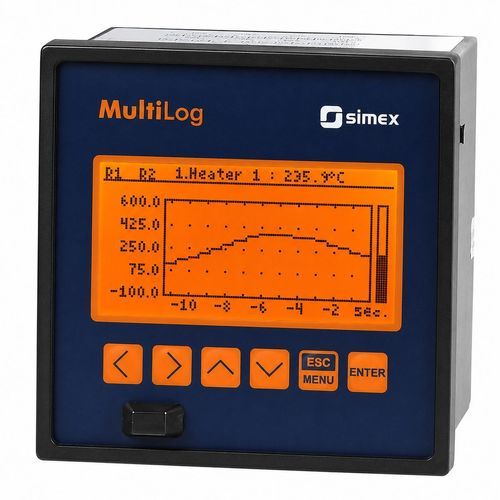

El MultiLog SRD-99 es un registrador y visualizador gráfico diseñado para la medición, registro y supervisión de variables de proceso. Permite visualizar los valores actuales y representar gráficamente la evolución de los parámetros registrados.

Puede equiparse con 1, 4 u 8 entradas universales, compatibles con sensores de temperatura RTD y termopares, así como con señales analógicas de corriente y tensión. Esto permite conectar diferentes tipos de sensores en un único equipo.

Dispone además de entrada digital para el control del proceso de registro, 2 relés electrónicos, memoria interna, comunicación RS-485 Modbus RTU y conexiones USB para transferencia de datos, configuración y almacenamiento externo.

• Características principales:

• 1, 4 u 8 entradas universales

• Entradas para RTD, termopares, mA, V y mV

• 2 salidas de relé electrónico NO, máx. 24 V AC / 35 V DC, 200 mA

• Entrada digital/pulsos para control del registro

• Pantalla gráfica LCD 128 × 64 píxeles con retroiluminación

• Retroiluminación disponible en blanco o ámbar

• Memoria interna de 8 MB

• Periodo de registro configurable desde 1 segundo hasta 60 minutos

• Comunicación RS-485 / Modbus RTU

• Puerto USB PC para conexión directa a ordenador

• Puerto USB Host frontal o posterior para almacenamiento y transferencia de configuraciones

• Montaje en panel

• Dimensiones: 96 × 96 × 100 mm

• Entradas y rangos de medida:

• RTD:

• Pt100: −100…+600 °C

• Pt500: −100…+600 °C

• Pt1000: −100…+600 °C

• Termopares:

• Tipo K: −200…+1370 °C

• Tipo J: −210…+1200 °C

• Tipo T: −200…+400 °C

• Tipo N: −200…+1300 °C

• Tipo S: −50…+1768 °C

• Tipo R: −50…+1768 °C

• Tipo B: +250…+1820 °C

• Tipo E: −200…+1000 °C

• Señales analógicas:

• Corriente: 0/4…20 mA

• Tensión: 0/1…5 V y 0/2…10 V

• Milivoltios: 0…60 / 75 / 100 / 150 mV

• Comunicación y registro:

• RS-485 / Modbus RTU

• Velocidad de transmisión: 1.200…115.200 bit/s

• Formatos: 8N1 / 8N2

• USB PC

• USB Host

• Memoria interna: 8 MB

• Intervalos de registro: 1, 2, 5, 10, 15, 20 y 30 s; 1, 2, 5, 10, 15, 20, 30 y 60 min

• Alimentación:

• 85…260 V AC/DC

• 16…35 V AC / 19…50 V DC

• 10…13 V AC / 11…16 V DC

• Temperatura de funcionamiento: según versión, 0…+50 °C o −20…+50 °C

• Grado de protección:

• IP40 con USB Host frontal

• IP54 con USB frontal y puerta transparente con llave STD-99/141

• IP65 con USB Host posterior

• Opción de marco integrado para sellado del recorte de panel

• Material de carcasa: NORYL-GFN2S E1

• Montaje: panel

• Dimensiones: 96 × 96 × 100 mm
