Unidad de taladrado neumática GD40

electromecánicaeléctricade fileteado

Descripción general
Diseñada para la fabricación de estructuras de acero en entornos compatibles con AISC, la unidad de taladrado GD40 es una unidad compacta pensada para montarse en el pórtico Element 500. Su perfil estrecho y su capacidad multiproceso permiten taladrar, roscar, avellanado, avellanado de asiento, cortar (plasma u oxicorte) y marcar en una sola operación, reduciendo la manipulación de chapas y el espacio ocupado.

Características y beneficios

• Reduce o elimina operaciones secundarias al combinar varios procesos de mecanizado en una sola puesta a punto.
• Husillo Suhner con cono CAT 40; diámetro máximo de taladrado 1-9/16" (40 mm) en acero dulce según variante.
• Capacidades de roscado, avellanado y asiento para preparación completa de orificios.

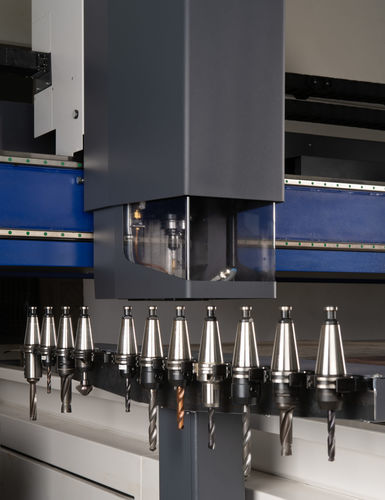

• Brazo de sujeción neumático para cambios de herramienta rápidos y totalmente automatizados; cambiador/almacenamiento de herramientas estacionario opcional (capacidad 12 herramientas) con almacenamiento ampliable y montaje flexible.
• Abrazadera de sujeción accionada por servomotor que detecta la superficie de trabajo y aplica fuerza hacia abajo para estabilizar la pieza durante el mecanizado.
• Soplado de aire integrado para despejar virutas del área de procesamiento.
• Motor dedicado en el eje Y que proporciona posicionamiento absoluto del carro de taladro y aparcado automático fuera del área de corte cuando está inactivo.
• Sistema de bloqueo del carro en el eje Y que asegura el carro durante las operaciones de taladrado.
• Medición automática de herramientas que ahorra tiempo y mejora la precisión de profundidad eliminando errores de medición manual.
• Sistema de lubricación MQL que suministra lubricación a través de la herramienta de taladro y/o por boquilla externa.

Controles de proceso
El control Global Connect de 64 bits con Windows 11 ofrece una interfaz táctil de 18,5" y una configuración intuitiva para las herramientas de taladrado. La funcionalidad CAD/CAM integrada OmniWin agiliza la programación, la planificación y la formación de operadores.

Utilizado en
Element 500

Especificaciones técnicas

• Modelo: Unidad de taladrado GD40
• Husillo: Husillo Suhner con cono CAT 40
• Diámetro máximo de taladrado: 1-9/16" (40 mm) en acero dulce (según variante)
• Procesos: Taladrado, roscado, avellanado, asiento, corte (plasma u oxicorte), marcado
• Cambio de herramienta: Brazo de sujeción neumático; cambiador/almacenamiento de herramientas estacionario opcional (capacidad 12 herramientas); almacenamiento ampliable
• Sujeción: Abrazadera de sujeción servo-controlada; sistema de bloqueo del carro en eje Y
• Posicionamiento: Motor dedicado en eje Y con posicionamiento absoluto y aparcado automático
• Eliminación de virutas: Soplado de aire integrado
• Medición de herramientas: Medición automática de herramientas
• Lubricación: Sistema de lubricación MQL
• Control: Control 64 bits Global Connect con Windows 11; pantalla táctil 18,5"; integración CAD/CAM OmniWin
• Integración: Diseñado para montaje en pórtico Element 500
