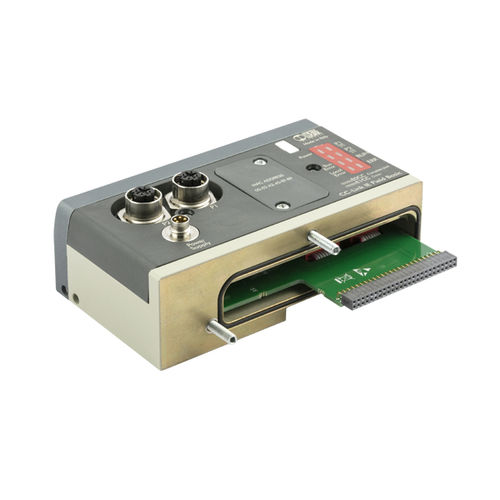

Conector eléctrico multipolos EB 80

para electroválvulaIP65

La función del subsistema "Conexión eléctrica - E" es alimentar los sistemas EB 80, transmitir señales de control para las electroválvulas, enviar y recibir señales para los módulos de gestión de entradas/salidas y controlar el diagnóstico. También existen versiones con conector multipolar o bus de campo. Cabe destacar que el islote de electroválvulas funciona igualmente con ambos sistemas. Esto significa que todas las válvulas, bases y elementos intermedios pueden funcionar tanto con controles paralelos como en serie (patentado). La electrónica inteligente de todos los módulos de conexión eléctrica, incluidos los multipolares, puede utilizarse para controlar funciones inesperadas, incluyendo diagnósticos muy interesantes.El sistema puede alimentarse con un rango de tensión muy amplio, tanto que la isla EB 80 puede controlarse tanto a 12VDC como a 24VDC (patentado). Se admiten sobretensiones de hasta el 30% del valor nominal, es decir, hasta 31,2VDC. La tensión mínima para los pilotos de electroválvulas puede ser de 10,8VDC, es decir 12VDC-10%.El cuerpo de la versión multipolar es metálico de una sola pieza (como la versión IO-Link 64 OUT); versiones simplificadas que sólo pueden gestionar electroválvulas, pero que mantienen toda la modularidad y el diagnóstico de la familia EB 80.Las versiones con bus de campo constan en cambio de dos partes: una inferior, con un cuerpo metálico único separado del protocolo de bus; una superior con un cuerpo de tecnopolímero dedicado a cada protocolo de bus específico.
