cable eléctrico de alimentación / aislado / blindado / multiconductores
JE-LiYCY

Añadir a mis favoritos en MyDirectIndustry
Añadir al comparador Quitar del comparador

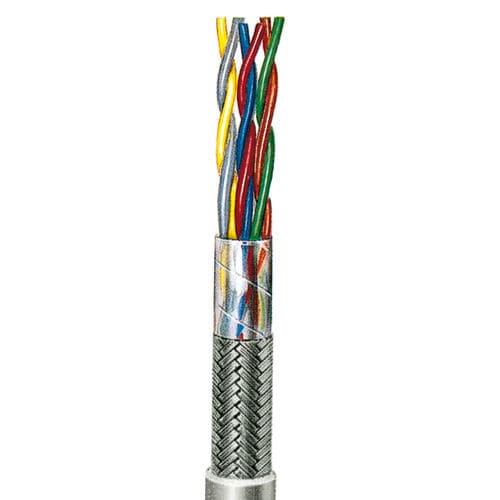

cable eléctrico de alimentación cable eléctrico de alimentación - JE-LiYCY
{{requestButtons}}

Características

  • Tipo:

    de alimentación

  • Tipo de protección:

    aislado

  • Estructura:

    multiconductores, de par trenzado, tipo LIYCY, semirrígido

  • Núcleo del cable:

    de cobre, de PVC

  • Otras características:

    de gran flexibilidad, libre de halógenos, de conexión, con aslamiento de PVC

  • Aplicaciones:

    industrial, para la electrónica

  • Temperaturas:

    Máx.: 70 °C (158 °F)

    Mín.: -5 °C (23 °F)

  • Tensión nominal:

    600 V

  • Segmento de cable:

    0,5 mm² (0 in²)

Descripción

JE-LiYCY (2 x 2 a 12 x 2) x 0,50 mm2

Datos técnicos
Cable de instalación flexible para sistemas de centrales eléctricas y sistemas electrónicos industriales

Aplicación preferida
Cables de conexión para sistemas de control y regulación, sistemas de medición y señalización, especialmente en centrales eléctricas y para sistemas de generación de energía

Característica especial
Adecuado para el cableado de Maxi-Termi-Punto

Estructura del cable
Conductores de hilos finos de cobre lisos 7 x 0,30 mm Ø = 0,50 mm2
Aislado con SR-PVC (cloruro de polivinilo semirrígido),
resistente al corte de los cables de Termi-Point.
El grosor de la pared del núcleo de aislamiento: > 0,25 mm

Estructura retorcida: Cada uno de los dos núcleos retorcidos en un par,
cada uno de 4 pares retorcidos en un paquete.
Con los cables de 2 pares, los 4 núcleos están retorcidos en un patrón de cuatro estrellas.

Los colores básicos se repiten en cada paquete. Los paquetes están etiquetados con anillos de color en el aislamiento del núcleo.
El haz de núcleos se envuelve con una capa superpuesta de lámina plástica y luego se protege con cables de cobre trenzados y estañados
(cobertura visual ≥ 90%). La cubierta exterior es de PVC, gris claro según el RAL 7032

Propiedades eléctricas y térmicas a 20°C:
Resistencia máxima del bucle conductor. 73 Ω/km
Resistencia del aislamiento > 20 M Ω x km
Capacidad a 1 kHz (núcleo/núcleo, blindaje conectado a tierra)
130 pF/m + 20%
Tensión de funcionamiento máx. 600 V
Voltaje de prueba a 50 Hz: 2.000 V eff
Clasificación de la corriente por núcleo = máx. 2 A
Atenuación de ondas
a 800 Hz = aprox. 0,11;
a 10 kHz = 0,29 dB/100 m
Atenuación de la diafonía a 800 Hz = aprox. 70 dB/km.
Impedancia característica a 800 Hz aprox. 370 Ω
Rango de temperatura
-5°C a + 70°C (instalación y funcionamiento)
-30°C a + 70°C (transporte y almacenamiento)
