Set de accesorios Zubehör

Resumen

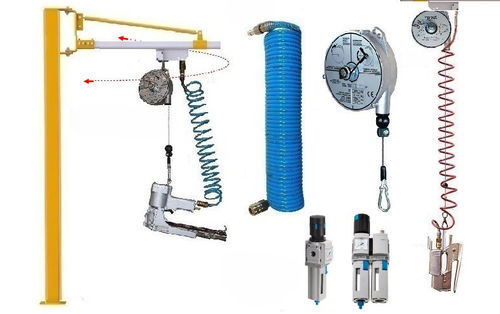

Accesorios para grapadoras neumáticas que incluyen sistemas de brazos giratorios, equilibradores y manguera espiral para aire comprimido. Diseñados para proporcionar suministro de aire constante y manejo ergonómico de las herramientas en estaciones de embalaje y montaje.

Ámbito de aplicación
Las grapadoras y tenazas neumáticas deben colgarse por encima de la estación de embalaje o montaje. El sistema de brazo giratorio suministra aire comprimido y mantiene la herramienta dentro de un área de trabajo semicircular, de modo que la grapadora esté siempre al alcance y el operario disponga de mejores condiciones ergonómicas. El montaje en pared utiliza fijación en dos ángulos; el montaje en mesa utiliza una fijación en un ángulo en el puesto de trabajo.

Accesorios disponibles

• Manguera espiral para aire comprimido (DS 75)
• Equilibrador / compensador de peso (B 2/4, B 6/8)
• Sistema de brazo giratorio para montaje en pared (SCHWENK 20 W, SCHWENK 30 W)
• Sistema de brazo giratorio para montaje en mesa/columna (SCHWENK 10 T, SCHWENK 20 T)
• Unidad de mantenimiento: filtro-regulador-lubricador (W/EINHEIT)

Descripción técnica

• DS 75: manguera espiral para aire comprimido, longitud extendida hasta 7,5 m.
• B 2/4: equilibrador (compensador de peso) con cable de 2,0 m, ajustable para herramientas de 2–4 kg; compatible con Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P.
• B 6/8: equilibrador con cable de 2,5 m, ajustable para herramientas de 6–8 kg; apto para JUMBO M 28, 32, 38.
• Sistema de brazo giratorio para montaje en pared: SCHWENK 20 W (2,0 m), SCHWENK 30 W (3,0 m).
• Sistema de brazo giratorio para montaje en mesa/columna: SCHWENK 10 T (brazo 1,0 m, altura 1800 mm), SCHWENK 20 T (brazo 2,0 m, altura 1800 mm).
• W/EINHEIT: unidad de mantenimiento (filtro-regulador-lubricador).
• Otras ejecuciones y versiones personalizadas disponibles bajo petición.

Notas (datos técnicos)
Versión: neumática
Consumo de aire por engrampado a 6 bar: consultar documentación de la grapadora
Peso: - kg

Características / especificaciones técnicas

• Tipo de producto: accesorios para grapadoras neumáticas (brazo giratorio, equilibrador, manguera espiral)
• Versión: neumática
• DS 75: manguera espiral, longitud extendida hasta 7,5 m
• B 2/4: equilibrador 2,0 m, para 2–4 kg
• B 6/8: equilibrador 2,5 m, para 6–8 kg
• SCHWENK 10 T: brazo giratorio para mesa/columna, brazo 1,0 m, altura 1800 mm
• SCHWENK 20 T: brazo giratorio para mesa/columna, brazo 2,0 m, altura 1800 mm
• SCHWENK 20 W: brazo giratorio para pared, brazo 2,0 m
• SCHWENK 30 W: brazo giratorio para pared, brazo 3,0 m
• Dispositivos compatibles: Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P; JUMBO M 28/32/38
• Accesorio: unidad de mantenimiento (filtro-regulador-lubricador)
• Alimentación de aire: opción de suministro de aire constante mediante el sistema de brazo giratorio
