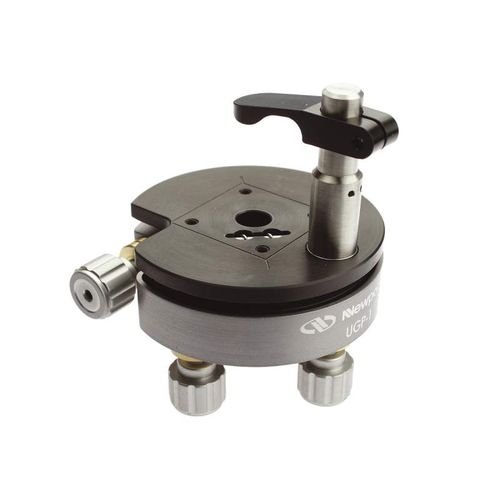

Platina de posicionamiento rotativa ULTIMA® G

de inclinación3 ejesde precisión

El soporte de inclinación cardán de la serie ULTIMA® G proporciona tres ejes de ajuste de inclinación e incorpora el mecanismo patentado de Newport para proporcionar un verdadero movimiento cardán. -3 ejes de inclinación con posicionamiento cardán real -Adaptadores para ópticas cúbicas, rectangulares y esféricas -Tornillos de ajuste de 100 TPI bloqueables Características El diseño Gimbal minimiza la traslación del haz Este soporte cardánico tiene ejes de rotación que se cruzan en el centro de la superficie reflectante de la óptica, lo que elimina la traslación lineal no deseada del haz durante el ajuste. Esto es particularmente importante cuando no se desea alargar o acortar la longitud del camino óptico después de un ajuste. Esta montura de precisión proporciona un punto de centro de rotación situado a 12,7 mm por encima de la superficie de montaje. Un tercer eje de guiñada giratorio proporciona un ajuste de precisión en un rango de ±5°, lo que convierte a la UGP-1 en una solución perfecta para la alineación de precisión de ópticas de división de haces o prismas de 25,4 mm (1 pulg.). Montaje en poste óptico El soporte UGP-1 dispone de un orificio de paso para roscas 8-32 o M4 para el montaje en un poste óptico. Se recomienda el montaje en pedestales ópticos de la serie PS como se muestra para una estabilidad óptima. Modelo UGP-1 ( Pedestal óptico PS-2 no incluido) Mecanismo de bloqueo integrado Un tornillo de ajuste bloqueable de alta precisión de 100 tpi acciona cada eje. Los pomos de aluminio son hexagonales para su uso opcional con una llave Allen de 5/64 (M2), para proporcionar una mayor sensibilidad de posición. El brazo de sujeción ajustable integrado proporciona un método seguro de retener su óptica. Montar algo más que prismas Con los adaptadores UGP-KIT, puede montar ópticas rectangulares, ópticas esféricas y prismas más pequeños de 1/2 pulg. en el soporte UGP-1.
