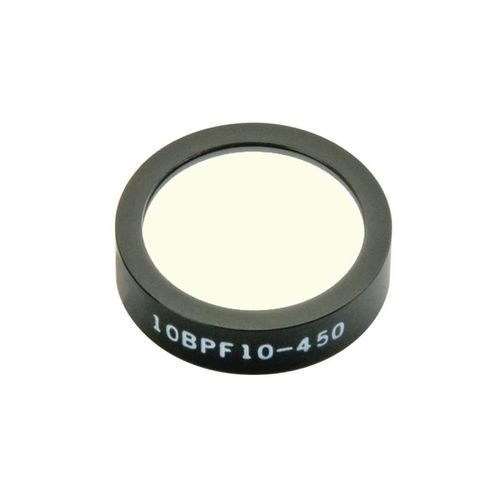

Filtro óptico paso banda 10BPF10 series

de luz visibleultravioletainfrarrojo cercano

Nuestros filtros de paso de banda pasan una banda espectral estrecha de radiación UV, visible o NIR y rechazan las longitudes de onda fuera de banda, desde los rayos X hasta el IR lejano. Entre sus aplicaciones se incluyen la radiometría espectral, el diagnóstico médico, el análisis químico, la colorimetría, la astronomía o cualquier aplicación que requiera aislamiento espectral. -Bloqueo fuera de banda inferior al 0,01% (10-4) -Longitudes de onda centrales disponibles de 310 nm a 900 nm -Excelente estabilidad térmica -Tamaños de 25,4 mm de diámetro y 50,8 mm cuadrados -Vida útil superior en condiciones ambientales adversas Construcción rayada y laminada La construcción de revestimiento blando rayado y laminado es una construcción comúnmente utilizada para filtros de paso de banda y de borde. Los componentes del filtro óptico se recubren en placas de sustrato separadas. A continuación, estas placas se recortan para retirar la película simétricamente alrededor de las áreas de película activa especificadas requeridas de los filtros ópticos que se fabricarán a partir de la placa. A continuación, las placas recortadas se laminan juntas con un epoxi resistente a la humedad. Se forma un sello de vidrio-epoxi-vidrio en las zonas trazadas, formando la mejor barrera posible contra la penetración de la humedad. Los filtros se cortan a través de la zona trazada hasta su tamaño final con herramientas de corte de diamante. Si es necesario, se pueden aplicar barreras adicionales contra la humedad a los filtros cortados para conseguir una vida útil más larga. Curvas de transmisión de filtros paso banda Un filtro de paso de banda se define por la región de la banda de paso. Las dos longitudes de onda del paso de banda en las que la transmitancia es igual al 50% de la transmitancia de pico se denominan longitudes de onda de media potencia. El ancho de banda es la diferencia entre las longitudes de onda de media potencia, que se denomina anchura máxima a la mitad (FWHM).
