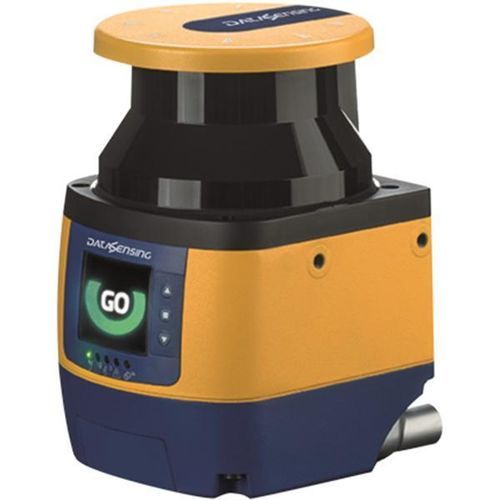

Cabezal de escáner láser 2D SLS10

de alta precisiónde alto rendimiento

Visión general

• Casi 240 m2 monitorizados de forma segura, con 10 m sobre 275°
• Dimensiones (an,pr,al): 102 , 112,5, 152 mm
• Programación sencilla con interfaz gráfica intuitiva y universal
• Filtrado avanzado de polvo
• Conexión E/S con cables estándar M12
• Hasta 3 zonas de seguridad simultáneas
• 2 zonas de advertencia hasta 40 m
• Hasta 70 conjuntos de zonas
• Capacidad de detección seleccionable: 30/40/50/60/70/120 mm
• Muting dinámico parcial
• Soportes metálicos que permiten orientación completa y reemplazo rápido
• Protocolo avanzado de datos de medición
• Pantalla gráfica en color para monitorización y diagnóstico
• Medición de velocidad y posición con entrada de encoders

Características y prestaciones
Resolución angular: 0,1° .. 0,059°
Alcance de seguridad (min): 0,05 m
Alcance de seguridad (max) [capacidad de detección]: = 10 m
Alcance de advertencia (max): 40 m
Remisión objetivo detectable: 1,8% … 1000%
Nº de zonas de seguridad simultáneas (max): 3
Nº de zonas de advertencia simultáneas (max): 2
Nº de conjuntos de zonas (max): 20 (con conector M12-17 polos); 70 (con conectores M12-17 polos + M12-8 polos)
Nº de conjuntos de puntos de referencia (max): 70
Tiempo de respuesta máx.: Min 62 ms @5,5 m; 84 ms @9 m; 103 ms @10 m programable
Zona de tolerancia: 100 mm
Suplemento para retroreflectores en el plano de escaneo delante de una zona de seguridad: 200 mm

Parámetros de seguridad
Tipo: 3 (EN ISO 13849-1)
SIL: 2 (IEC 61508)
Cat.: 3 (EN ISO 13849-1)
PL: d (EN ISO 13849-1)
TM (Tiempo de misión): 20 años (EN ISO 13849-1)

Salidas
Entrada de alta velocidad: 4
Número máximo de entradas configurables: 12 (4 alta frecuencia para encoders)
Número máximo E/S configurables: 4
Número máximo de salidas configurables: 2

Datos eléctricos
Alimentación: 16,8 V <= Vdc <= 28,8 V
Consumo: 8 W @24 V, dispositivo individual, sin carga
Clase de protección: III (EN/IEC 61140)

Datos mecánicos
Dimensiones: 102 x 113 x 152 mm
Material: Metal - Aluminio / PMMA
Material de la carcasa: Aluminio pintado / PC
Material de la ventana óptica: PMMA

Comunicación
Interfaces de red: Ethernet 10/100 Mbit/s

HMI/UI
Interfaces de configuración y monitorización: DL Sentinel 5.0 (con Optima Tune Technology)
Indicadores LED: OSSD / Warning / Interlock

Datos ambientales
Humedad: 15 ... 95 %
Envolvente: IP 65 (EN 60529)
Temperatura de funcionamiento: -10 ... 50 °C
Temperatura de almacenamiento: -20 ... 70 °C
Resistencia a vibraciones: Según IEC 61496-1 (4.3.3.1;4.3.3.2;5.4.4.1) Clase 3M7 (uso estacionario) Clase 5M1 (instalación en vehículo terrestre)
Resistencia a impactos: Según IEC 61496-1 (4.3.3.1;4.3.3.3;5.4.4.2) IEC 61496-3 (5.4.4); IEC 60068-2-75 Clase 3M7 (uso estacionario) Clase 5M1 (instalación en vehículo terrestre)

Datos ópticos
Longitud de onda láser: 905 nm
Mono/Color: 3 ns
Clase láser/Laserklass: CLASS 1 (EN 60825-1:2014)

Funciones
Alarma genérica: disponible
Alarma de ventana limpia: disponible
Activación de muting: disponible
Muting: disponible
Override: disponible
Filtrado de polvo: disponible
EDM (External Device Monitoring): disponible
Muting parcial: disponible
Pre-alarma (advertencia): disponible
Protocolo avanzado de transferencia de datos: disponible
Reset (ciclo de reinicio): disponible
Reinicio manual/automático: disponible
Apagado (mute): disponible
Entrada de encoder: disponible
Disparador externo de arranque: disponible
Gestión de encoder para cambio de conjuntos de zonas (velocidad y posición): disponible

Especificaciones técnicas

• Nombre del producto: Enhanced Laser Sentinel SLS10
• Modelo / denominación comercial: SLS-M10-E-1708-E
• Código de producto mostrado en la página: 958000035
• Área monitorizada: casi 240 m2 (10 m sobre 275°)
• Capacidad de detección seleccionable: 30/40/50/60/70/120 mm
• Zonas de seguridad: hasta 3 simultáneas
• Zonas de advertencia: hasta 2 (hasta 40 m)
• Conjuntos de zonas: hasta 70 (con conectores especificados)
• Resolución angular: 0,1° .. 0,059°
• Tiempo de respuesta (programable): de 62 ms hasta 103 ms según distancia
• Alimentación: 16.8 - 28.8 Vdc; consumo 8 W @24 V (sin carga)
• Protección / Carcasa: IP65
• Rango de temperatura de funcionamiento: -10 a 50 °C
• Materiales: Metal - Aluminio / PMMA; carcasa aluminio pintado / PC; ventana óptica PMMA
• Red: Ethernet 10/100 Mbit/s
• HMI: GUI DL Sentinel 5.0 con pantalla gráfica en color
• Certificaciones de seguridad indicadas en la página: UL, TUV, CE, UKCA
