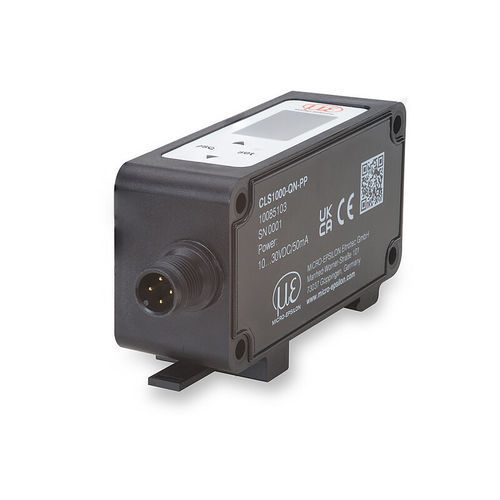

Sensor óptico de luz optoCONTROL CLS1000

para entorno difícilcon salida analógicade fibra óptica

Resumen
El optoCONTROL CLS1000 es un controlador industrial para sensores de fibra óptica, disponible en variantes que cubren salidas de conmutación, salidas sin potencial, tensión y corriente analógica. Admite salidas NPN, PNP y push‑pull y puede suministrarse con o sin función de disparador.

Versiones disponibles

• CLS1000-QN: salidas antivalentes (Q / QN) para comportamiento seguro ante rotura de cable.
• CLS1000-2Q: dos salidas de conmutación ajustables de forma independiente con umbrales separados.
• CLS1000-OC: salida con optoacoplador para conmutación sin potencial y aislamiento galvánico.
• CLS1000-AU: salida analógica de tensión (0 … 10 V, escalable) más una salida de conmutación adicional.
• CLS1000-AI: salida analógica de corriente (0 … 20 mA o 4 … 20 mA, escalable) más una salida de conmutación adicional.

Puesta en servicio y configuración
La puesta en marcha puede realizarse directamente en el controlador o mediante teach‑in externo. Dos pantallas digitales de 4 dígitos visualizan los pasos de programación, los estados y los valores nominales/medidos para una configuración y diagnóstico rápidos.

Funciones principales y modos

• Modos de teach‑in múltiples: hasta 7 modos para QN/2Q/OC y hasta 9 para AU/AI, permitiendo la detección precisa de estructuras muy finas en modo reflexión o transmisión.
• Tipos de salida conmutables: NPN, PNP y push‑pull seleccionables según el cableado de la aplicación.
• Opciones de disparador: disponible con o sin disparador; varios tipos de disparador soportados.

Notas sobre salidas analógicas

• AU: salida tensión 0 … 10 V, escalable, funciona como salida de intensidad para un procesamiento de señal sencillo.
• AI: salida corriente 0 … 20 mA o 4 … 20 mA, escalable, funciona como salida de intensidad; incluye una salida de conmutación adicional.

Seguridad e aislamiento

• CLS1000-QN: salidas antivalentes que proporcionan seguridad ante rotura de cable.
• CLS1000-OC: salida con optoacoplador que ofrece conmutación sin potencial y aislamiento galvánico.

Descargas y puesta en marcha
Fichas técnicas, guías de configuración y documentación específica por modelo están disponibles para descarga y apoyo en la instalación.

Especificaciones técnicas

• Familia de producto: optoCONTROL CLS1000
• Modelos: CLS1000-QN, CLS1000-2Q, CLS1000-OC, CLS1000-AU, CLS1000-AI
• Configuraciones de salida: NPN, PNP, push‑pull conmutables
• Salidas de conmutación: QN = salidas antivalentes; 2Q = dos salidas independientes; OC = optoacoplador (sin potencial)
• Salidas analógicas: AU = 0 … 10 V; AI = 0 … 20 mA o 4 … 20 mA
• Modos de teach‑in: hasta 7 (QN/2Q/OC), hasta 9 (AU/AI)
• Interfaz: dos pantallas digitales de 4 dígitos para programación, estado y valores
• Aplicación: controlador para sensores de fibra óptica en detección por reflexión y transmisión
