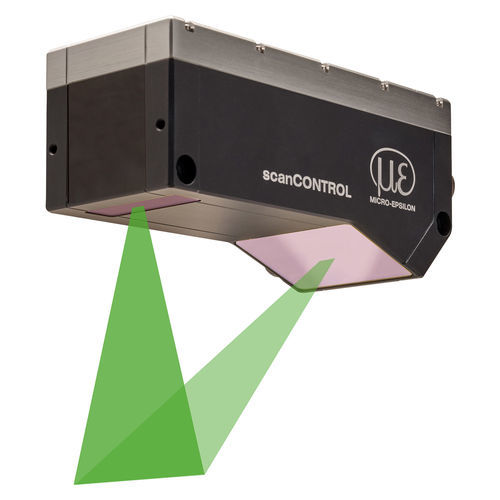

Escáner 3D scanCONTROL 8x00

de mediciónpara la inspecciónpara inspección de soldaduras

Descripción
La familia scanCONTROL 8x00 (modelos scanCONTROL 8500 / 8200) son escáneres de perfil láser para mediciones precisas de perfil 2D y generación de nubes de puntos 3D calibradas. Combinan iluminación Green Laser, perfiles de clase 4K y evaluación SMART 3D integrada para ofrecer captura detallada de perfiles y salida 3D calibrada para inspección inline y supervisión de procesos.

Principales ventajas

• 4.224 puntos por perfil para detección detallada
• Tasa de medida hasta 25.000.000 puntos/segundo para procesos dinámicos
• Tecnología Green Laser: mayor estabilidad de señal y bajo ruido en superficies exigentes
• Evaluación SMART 3D integrada en el escáner (sin controlador externo)
• Transmisión de valores SMART vía PROFINET, EtherCAT, Ethernet/IP y Ethernet nativo (UDP / Modbus TCP)
• Valid3D: nubes de puntos 3D calibradas mediante GigE Vision / GenICam

Escáner ultracompacto con procesamiento integrado
La serie 8x00 presenta un diseño ultracompacto con procesamiento SMART 3D embarcado. Está pensado para una integración sencilla en instalaciones estáticas y aplicaciones robotizadas, permitiendo tareas de medición autónomas sin controladores adicionales.

• Diseño ultracompacto
• Integración fácil (instalación estática y uso en robótica)
• Almacenamiento de programas de medida en el escáner para operación SMART autónoma

Tecnología Green Laser
La longitud de onda optimizada del Green Laser reduce el ruido de medida y mejora la repetibilidad en una amplia gama de superficies. Tiempos de exposición más cortos y mayor robustez de señal amplían su aplicabilidad a superficies reflectantes, absorbentes o mixtas.

Nubes de puntos 3D calibradas (Valid3D)
Los dispositivos generan nubes de puntos 3D calibradas (Valid3D) para evaluación 3D real. La salida Valid3D está disponible vía GigE Vision / GenICam y puede procesarse con software de terceros o integrarse en soluciones personalizadas.

Software y operación SMART
El software 3DInspect permite la configuración y creación de programas de medida 2D/3D. Hay más de 80 programas de medición predefinidos (holgura, ángulo, altura de escalón, etc.) y los programas pueden almacenarse en el escáner para operación SMART autónoma y salida directa al PLC o bus de campo.

Preparación industrial y opciones
La serie 8x00 está diseñada para entornos industriales y ofrece opciones de refrigeración para temperaturas ambiente elevadas (disipador pasivo, refrigeración activa con ventilador, soluciones personalizadas). Múltiples interfaces industriales facilitan la integración en sistemas de automatización.

Aplicaciones

• Automatización de soldadura: control de holgura e inspección de cordones
• Producción de baterías: alineación de celdas y control de altura
• Monitoreo de ensamblaje: inspección de cordones adhesivos y verificaciones dimensionales
• Producción electrónica: inspección de montaje de PCB y supervisión de procesos

Especificaciones técnicas

• Serie / modelos: scanCONTROL 8x00 (p. ej. 8500 / 8200)
• Puntos por perfil: 4.224
• Tasa máxima de medida: hasta 25.000.000 puntos/s
• Resolución: perfiles de clase 4K
• Tecnología láser: Green Laser (longitud de onda optimizada para bajo ruido)
• Evaluación integrada: SMART 3D en el escáner (sin controlador externo)
• Interfaces / protocolos: PROFINET, EtherCAT, Ethernet/IP; Ethernet nativo (UDP / Modbus TCP)
• Salida 3D: nubes de puntos calibradas (Valid3D) vía GigE Vision / GenICam
• Programas de medida: >80 programas 2D/3D integrados; almacenamiento en el escáner
• Opciones: refrigeración pasiva/activa/personalizada para altas temperaturas
• Uso típico: instalación estática, integración robot, control inline
