Kit de evaluación de sensores eNDIRi²

para emisor infrarrojopara detectores de gaspara convertidor de señal

Descripción breve
El kit de evaluación eNDIRi² es una plataforma todo-en-uno para la evaluación y el prototipado de emisores y detectores infrarrojos NDIR. Combina una unidad principal, placas de interfaz/configuración, componentes IR coordinados y software de análisis para acelerar mediciones, selección de componentes y desarrollo de sistemas de análisis de gases.

Puntos clave

• Listo para medir: evaluación rápida de emisores y detectores IR
• Conjunto completo y coordinado de hardware, software y componentes IR
• Aplicación eNDRi² gratuita para adquisición, análisis y visualización de datos
• Aplicaciones: medición industrial, prototipado, I+D y formación
• Inicio rápido: manual y ajustes preconfigurados para mediciones de CO2

Ámbitos de aplicación

• Análisis de gases industriales: evaluación, selección y pruebas comparativas de componentes
• Prototipado: integración rápida y primeras pruebas funcionales de sistemas de medida
• Investigación y desarrollo: experimentos de laboratorio y validación de conceptos
• Formación y docencia: demostraciones prácticas de los principios de medición NDIR

Alcance funcional

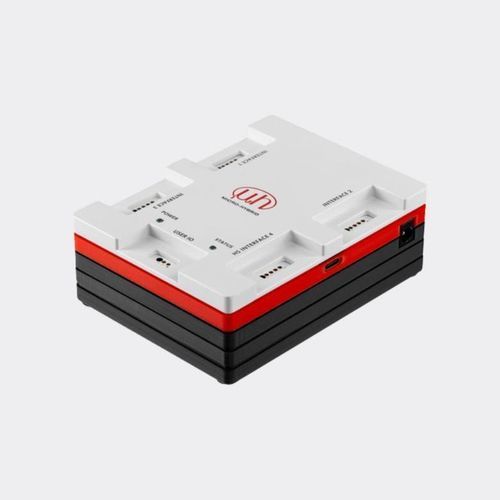

La Unidad Principal suministra alimentación, realiza el procesamiento de la señal y se comunica con un PC. Es la plataforma base para emisores, detectores y placas de configuración conectadas.

• Interfaces: cuatro conectores para interfaces de detector y emisor, incluido un puerto compatible con alta velocidad
• Alimentación: 5 V por USB o 12 V por fuente de alimentación externa (recomendado para salidas de emisor más altas)
• Control externo: compatibilidad con fuentes de reloj externas de 0,1 Hz a 100 Hz

Interfaces y placas de configuración
Las interfaces y las placas de configuración adaptan los niveles de señal y la sincronización a diferentes componentes IR. Proporcionan control preciso de la modulación y el acondicionamiento necesarios para mediciones fiables e integración fluida con la Unidad Principal.

Aplicación eNDRi² (software)
La aplicación eNDRi² controla los componentes conectados, adquiere datos y ofrece herramientas de análisis y visualización.

• Gestión de componentes: detección automática de detectores y emisores
• Ajustes de parámetros: ajuste de ganancia, offset y frecuencias de modulación
• Visualización de señales: cuatro ventanas osciloscopio para visualización en tiempo real
• Análisis avanzado: opciones de filtro (pasa-bajo, pasa-alto, paso de banda) y cálculos por fórmulas
• Gestión de datos: archivos de proyecto (*.ndir) y exportación de datos de medida en formato CSV
• Capacidad de actualización: comprobación e instalación automática de actualizaciones de firmware

Instalación y puesta en servicio
El manual incluye instrucciones paso a paso para el montaje del hardware y la instalación del software. El kit contiene ajustes preconfigurados y una guía de inicio rápido para pruebas de CO2. Las fichas técnicas de los componentes están disponibles en la documentación del producto.

Precios (precio por volumen)
Cantidad | Precio
a partir de 1 | 0,00 €

Características / Especificaciones técnicas

• Nombre comercial: eNDIRi² evaluation kit
• Designación del fabricante: NDIR evaluation kit 2.0 | 7206.04-5.51
• ID del producto: 1212
• Contenido típico del kit: Unidad Principal, interfaces y placas de configuración, emisores IR (compatibles con las series JSIR340/JSIR350), detectores termopila (MTS2SENS, MTS4SENS), detectores piroeléctricos (MPS2SENS, MPS4SENS), cubeta (celda de gas cerrada), fuente de alimentación, adaptadores de enchufe, software (eNDRi² app)
• Interfaces: 4 conectores detector/emisor (1x compatible alta velocidad)
• Opciones de alimentación: 5 V por USB o 12 V por fuente externa (recomendado para salidas de emisor más altas)
• Soporte de reloj externo: 0,1 Hz a 100 Hz
• Funciones del software: 4 ventanas osciloscopio, opciones de filtro, cálculos por fórmulas, exportación CSV, archivos de proyecto (*.ndir), actualizaciones automáticas de firmware
• Aplicaciones típicas: análisis de gases industriales, prototipado, I+D, formación y docencia
• Disponibilidad: Disponible
• Indicación de precio: desde 0,00 €
