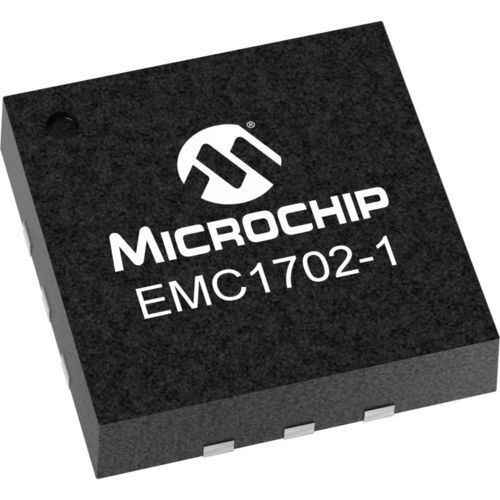

El EMC1702 es una combinación de dispositivo de detección de corriente de lado alto con medición de temperatura de precisión. Mide la tensión desarrollada a través de una resistencia de detección externa para representar la corriente de lado alto de una batería o un regulador de tensión. También mide la tensión del bus y utiliza estos valores medidos para presentar un cálculo de potencia proporcional. El EMC1702 contiene circuitos adicionales de detección de picos bidireccionales para marcar los picos de corriente instantáneos con una duración de tiempo y un umbral de magnitud programables. Por último, el EMC1702 incluye un canal de diodo externo para medir la temperatura, así como un diodo interno para medir la temperatura ambiente.
La medición de la temperatura incluye funciones avanzadas como la corrección de errores de resistencia (REC), la compensación beta (para admitir los diodos de la CPU que requieren el modelo BJT/transistor, incluidos los procesadores de 45nm y 65nm) y la detección automática del tipo de diodo.
Tanto la detección de corriente como la monitorización de la temperatura incluyen dos niveles de protección: uno que puede ser enmascarado y hace que el pin ALERT# se afirme, y el otro que no puede ser enmascarado y hace que el pin THERM# se afirme.
Características del producto
Medición de corriente bidireccional
Mide la tensión del bus
precisión de medición de corriente del 1%
Integrado sobre 82ms a 2,6seg con resolución de 11 bits
rango de tensión de bus de 3V a 24V
Calcula la potencia proporcional
Controles de software para programar el tiempo de duración y el umbral de magnitud
Alimentado por el bus o por separado para el funcionamiento a baja tensión
Amplio rango de temperatura de funcionamiento: -40°C a +85°C
precisión de 1°C (20°C < TDIODE < 110°C) con una resolución de 0,125°C
Ajuste del factor de idealidad
---
