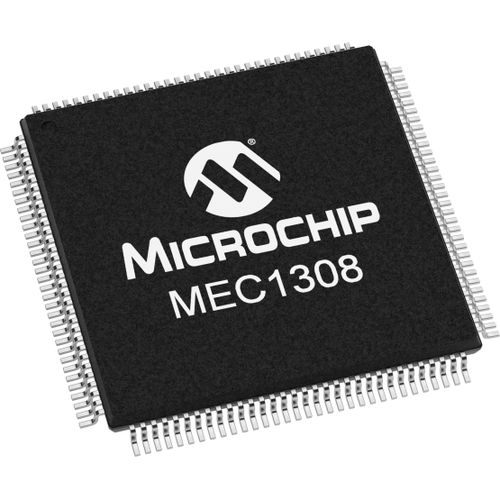

Microcontrolador 32 bits MEC1308

de uso generalde baja potenciaARM

MEC1308 es un controlador de E/S para portátiles que incorpora un controlador de sistema de teclado de alto rendimiento basado en 8051 con 64K bytes de RAM, 1 Kbyte de Boot Rom y 16 bytes de registros empaquetados en batería. La RAM de 64K se carga a través de la interfaz de memoria HOST/8051 SPI, que puede configurarse en configuración Flash SPI conmutada o en configuración Flash de interfaz periférica serie (SPI) compartida en paralelo. Dispone de cuatro puertos PS/2; una UART de 2 patillas compatible con 16C550A para puerto de depuración; un receptor de infrarrojos de consumo para Vista, dos controladores I2C/SMBus estilo 8584 con dos puertos seleccionables por controlador; y una interfaz de agente periférico IRQ serie. El MEC1308 dispone de dos planos de alimentación independientes para proporcionar funciones de "encendido instantáneo" y de gestión de la alimentación del sistema. Además, el MEC1308 incorpora un sofisticado circuito de control de potencia (PCC). Características del producto controlador de sistema 8051 controlador de sistema ARM de 32 bits encapsulado 132 DQFN Flash SPI externa 64 KB DE RAM matriz de exploración de teclado de 18x8 7 pines de salida de propósito general adicionales 4 puertos SMBus 4 canales de convertidor analógico-digital 4 LED 2 temporizadores de bajo consumo Paramétrica Matriz de escaneo de teclado - 18x8 UART - Y Interfaz de host - LPC Motor criptográfico - No Almacenamiento de código - SPI Flash externo Temperatura de funcionamiento - 0° C a +70° C Temporizadores de bajo consumo - 2 Tacómetro - 0 Entradas de tacómetro de ventilador - 2 Frecuencia máxima de funcionamiento - 32 MHz Reinicios PCI - 0 RAM de datos - 256 bytes Controlador de ventilador automático HW - 0 GPIO - 48 PWM - 4 Encapsulado - VTQFP de 128 patillas, TFBGA de 144 bolas Alimentación VBAT, interfaz de control de alimentación - N LED - 4 Convertidor analógico-digital - 4 canales Captura/Comparación - 0 Monitorización de temperatura - 0 Puertos SMBus - 4 Enlace BC - 1 SPI_Host - 1 Flash/RAM de código - 64 KB RAM EEPROM - 0 PECI - 2
