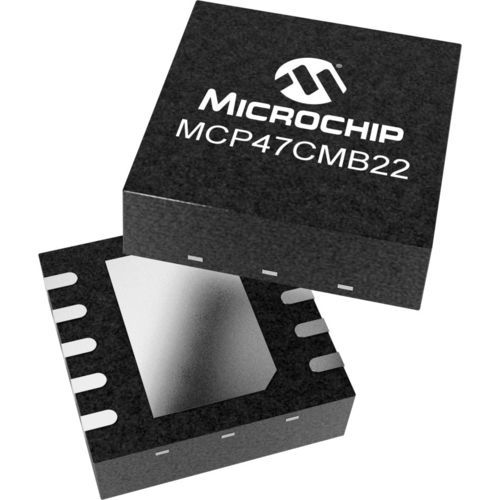

Convertidor digital/analógico MCP47CMB22

de potenciaen serieindustrial

El MCP47CMB22 es un convertidor digital-analógico (DAC) de doble canal, 12 bits y salida de tensión con buffer, con memoria MTP e interfaz serie compatible con I²C. Este dispositivo ofrece cuatro opciones diferentes de referencia de tensión: VDD del dispositivo, VREF externa (con o sin búfer) y bandgap interno. Ofrece una no linealidad integral (INL) de 1 LSB con bajo consumo y un tiempo de establecimiento rápido de 16 µs. Este dispositivo dispone de memoria MTP integrada que puede escribirse hasta 32 veces, para cada registro específico. Es adecuado para aplicaciones industriales y de consumo, como ajuste de consigna o de offset, calibración de sensores, aplicaciones de control de motores, etc. Características del producto resolución de 12 bits Interfaz I²C Rango de tensión de funcionamiento: 2,7 V a 5,5 V especificación de no linealidad integral (INL) de 1 LSB Tiempo de establecimiento rápido: 16 µs (típico) Tamaño de la memoria no volátil (MTP): 32 posiciones Protección POR/BOR (Power-on/Brown-out Reset) Opciones de referencia de tensión DAC: VDD del dispositivo, VREF externa (con o sin búfer), brecha de banda interna (1,227 V típica) Tipos de encapsulado: QFN 3 x 3 de 16 terminales, MSOP de 10 terminales, DFN 3 x 3 de 10 terminales Temperatura: -40°C a +125°C Paramétrica Resolución - 12 Número de canales de entrada - 2 Interfaz - I²C INL LSB máx. - 1 Tiempo de estabilización de salida (μs) - 16 Tipo de memoria - No volátil
