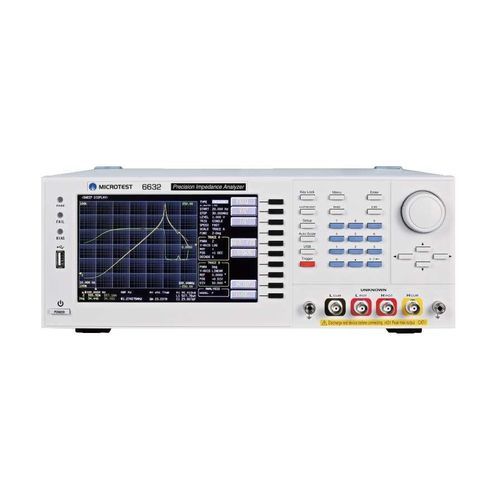

Analizador de impedancia 6632S Series

eléctricode permeabilidadde resistencia

Características ■ Gama de frecuencias: CC, 10Hz a 1/3/5/10/20/30MHz/50MHz ■ Precisión básica de hasta ±0,08% (típica ±0,05% ) ■ Análisis de circuitos equivalentes ■ Control automático de nivel (ALC) ■ Impedancia de salida 25Ω/100Ω, conmutable ■ Soporta modo contador y modo lista, modo barrido ■ Tensión de polarización de CC incorporada ±12V ■ Velocidad de medición ultra alta < 3ms ■ Función de corrección de circuito abierto/cortocircuito/carga ■ Función de comparador ■ Función de clasificación BIN ■ Incorporada la permeabilidad-μr ■ Incorporada la constante dieléctrica-εr MICROTEST 6632S Analizador de Impedancia ofrece un amplio rango de frecuencia de 10Hz a 50MHz para medir las características de impedancia de componentes y materiales. Soporta la función de Análisis de Circuito Equivalente para analizar el impacto de los componentes parásitos en la impedancia. Los parámetros medidos incluyen |Z| (impedancia), |Y| (admitancia), θ (ángulo de fase), X (reactancia), R (resistencia serie/paralelo), G (conductancia), B (susceptancia), L (inductancia), D (factor de disipación), Q (factor de calidad), DCR (resistencia CC), C (capacitancia), ESR (resistencia serie equivalente), ε (permitividad relativa) y μr (permeabilidad relativa). Admite tanto el modo Medidor como el modo Análisis de barrido, lo que permite mostrar los resultados de las mediciones en formato numérico o gráfico. Admite interfaces de comunicación LAN/USB Host/USB Device/GPIB/RS-232, lo que lo hace compatible con equipos de automatización o interfaces hombre-máquina (PLC).
