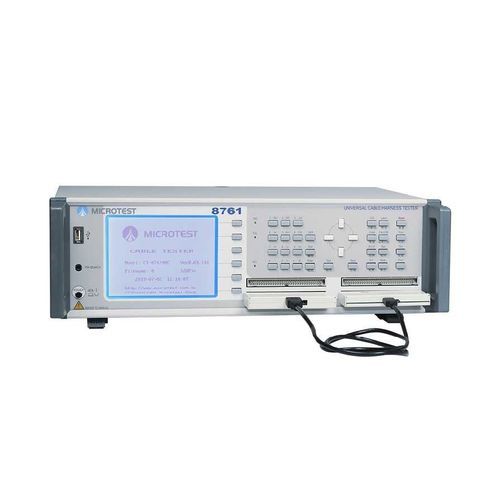

Comprobador USB 8761NAC

de aislamientode resistenciade conductancia

Características ■ Conductancia de medición de 4 hilos 1mΩ-52Ω ■ Pin de prueba 64/128 ■ Prueba de circuito integrado de marcadores en E ■ Prueba de caída de tensión (5A) ■ Abierto/Cortocircuito ■ Cond. Prueba de resistencia ■ Prueba de hipot. CA/CC ■ Aislamiento de CC ■ Soporta la función de escaneo e impresión de código de barras ■ Identificar automáticamente el plugin normal o inversa de alambre o conectores Para las pruebas de cables/conectores USB Tipo-C, está disponible la opción dedicada MICROTEST 8761NAC. Utiliza una tecnología de medición de cuatro hilos y admite la detección automática de la orientación del bucle USB Type-C para conectores. Ofrece una tensión de resistencia de CA máxima de 700 V y una tensión de resistencia de CC máxima de 1000 V. Está equipado con la caja de expansión de fuente de corriente 2 en 1 FX-000C28, que proporciona la capacidad de realizar pruebas de impedancia de continuidad, circuito abierto/cortocircuito, aislamiento de tensión soportada de seguridad, resistencia RA y condensador de filtrado en cables/conectores USB Type-C. Al seleccionar la caja de expansión de fuente de corriente 2 en 1 FX-000C28, es posible realizar pruebas de resistencia interna de caída de tensión de 5 A y lectura de código VDO para E-Marker IC en cables USB Type-C.
