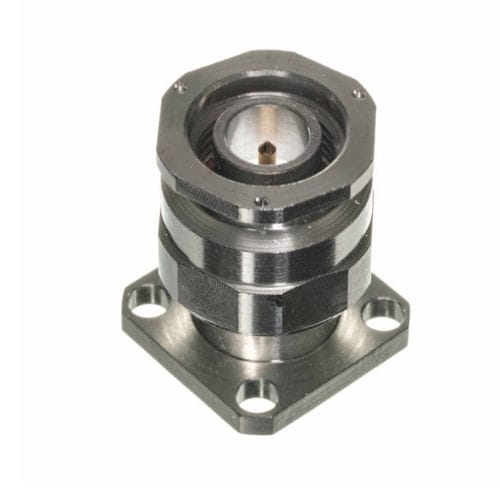

Conector para enchufe 411-01SF RFTNCcuadrado
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- RF
- Formato
- TNC
- Forma
- cuadrado, hexagonal
- Tipo de conexión
- macho, con brida, atornillable
- Material
- de acero
- Usos
- para enchufe
- Otras características
- hermético
- Impedancia
50 Ohm
- Temperatura de funcionamiento
Mín.: -55 °C
(-67 °F)Máx.: 165 °C
(329 °F)
Descripción
Serie
TNC
Género
Macho
Diámetro de la clavija aceptada
.036
Cierre hermético disponible
SÍ
Frecuencia (GHz)
18
Montaje
brida de 4 agujeros
Tamaño de la brida
.687 SQ
Diámetro del agujero de la brida
0.125
Accesorios disponibles:
-Pasador de lanzamiento y dieléctrico
-Pasador de lanzamiento/Tab
-Pasador de lanzamiento/Tab y dieléctrico
Eléctricos:
-Modo libre hasta 18,0 GHz
-Bajo VSWR:
oDC a 18.0 GHz .........1.15:1 max
-Baja fuga de RF _< -100 dB
-Baja pérdida de inserción
Materiales/Construcción:
-Carcasa: Acero, aleación CRES UNS S30300 según ASTM A582, pasivado según ASTM A967
-Contacto: Cobre berilio (BeCu), UNS C17300 según ASTM B196, chapado en oro según MIL-G-45204 o ASTM B488
-Dieléctrico: Fluorocarbono PTFE virgen según ASTM D1710
-Captura de contacto central: Ultem 1000 de alta temperatura según ASTM D5205
-Interfaz del conector: Según MIL-STD-348, Figs. 313-1 y 313-2
-Anillo metálico de puesta a tierra elevado para un contacto de 360° entre metales
---
